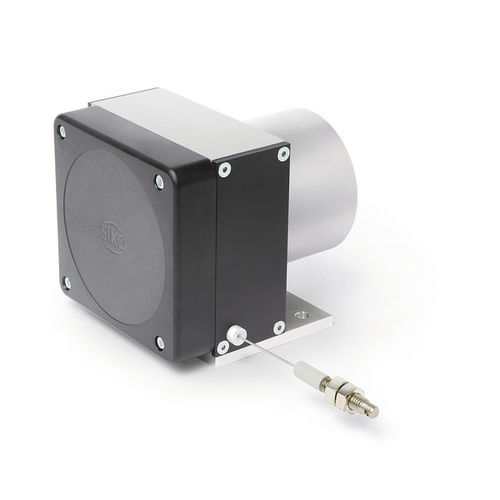

ワイヤー式エンコーダ SG42
堅牢な設計と測定長の冗長化されたセンサーシステム
ワイヤー式エンコーダは、最大測定長.1mのリニア測定距離を冗長的に取得することができます。
SG42のプロファイル
堅牢な設計
最大測定長
冗長設計のアナログ信号出力(2x 4...20 mA またはポテンショメータ)。
多彩な取り付けオプション
ロック可能なベントホールと水抜き穴
非常に堅牢な測定ロープ(ステンレス製)
保護等級IP65
M12プラグ接続
機械的データ
特徴 - 技術データ - 追加情報
ハウジング - アルミニウム/プラスチック
ワイヤーデザイン - c0.87 mm - スチールロープ (ステンレス). プラスティオコーティング
伸展力 - £3 N
測定距離/ロープドラム回転数 - 200 mm - 測定距離/ロープドラム回転数 - 200 mm
絶対精度 - ±0.35 % - 測定長さ(mm)に対して
重量 - '■0.79 kg
電気データ
エンコーダポテンショメータ 特長 - 技術データ - 付加情報
動作電圧 - 230 V - ポテンショメーターの電力損失 <1 W
定格電力 - 2 W at 70 5 C - 。
抵抗値 - 10 kQ
抵抗値許容差 - ±5 % - - - - - - - - - - - - - - - - - - - - - - - 2.
標準端子抵抗値 - 0.5% または 1 C - 常に高い方の値が適用されます。
直線性の許容差 - ±0.25 % - (注)1.
接続形態 - M12プラグコネクタ(Aコード) - 8極。1x ピン
トランスデューサー、出力 - - -
特徴 - 技術データ - 追加情報
動作電圧 - 10 ...30 VDC - 負荷インピーダンス 2500 Q 電圧 l+ と I- の間
出力電流 - 4 ... 20 mA <2x> - 4/20 mA 4/20 mA
- 20 ...4 mA (2x) - 20/4 mA 20/4 mA
- 4 ... 20 mA20 ...4 mA - 4/20 mA 20/4 mA
接続形態 - M12プラグコネクタ(Aコード) - 8極.1x ピン
---
