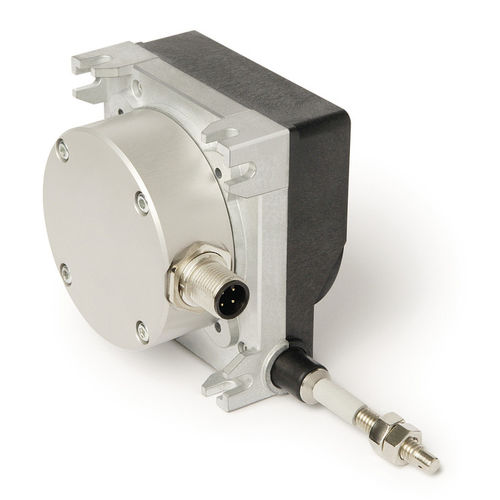

ワイヤー式エンコーダ SG30
コンパクトな設計で、クレーン、ステージ、倉庫など様々な用途に使用できる非常に堅牢なワイヤー式エンコーダです。 簡単で汎用性のある取り付けが可能です。
プロフィール SG30:
コンパクトで堅牢な設計
多彩な取り付けオプション
ポテンショメーター、電圧または電力出力
亜鉛ダイキャストとプラスチック製の筐体
結露防止のためのロック付き換気孔
ロープアウトレットの高い気密性
M12プラグ接続
機械的データ
特徴 - 技術データ - 追加情報
ハウジング - 亜鉛ダイキャスト。
ワイヤーデザイン - e0.61 mm - スチールワイヤー (ステンレス).
- c0.6 mm - スチールワイヤー(ステンレス製)
伸展力 - 3ポンド
ケーブル長 - 230 m - P10.MWIエンコーダタイプ
- 220m - MWUエンコーダタイプ
重量 -0.5 kg
電気データ
エンコーダポテンショメータ - - - - 。
特徴 - 技術データ - 追加情報
定格電力 - 2 W at 70 !
抵抗値 - 10 kQ
抵抗公差 - ±5 % - - - - - - - - - - - - - - - - - - 2.5
直線性公差 - ±0.25 % - - - - - - - - - - - - - - - - - - - - - - 2.
接続方式 - M12プラグコネクタ(Aコード) - 4極。1x ピン
トランスデューサ、出力 - - -
特徴 - 技術データ - 追加情報
動作電圧 - 7...30 VDC - 0 Q 負荷時
- 12...30 VDC - 250 Q負荷時
- 17...30 VDC - 500 Qload時
出力電流 - 4 ... 20 mA
接続形態 - M12プラグコネクタ(Aコード) - 4極。1x ピン
---
