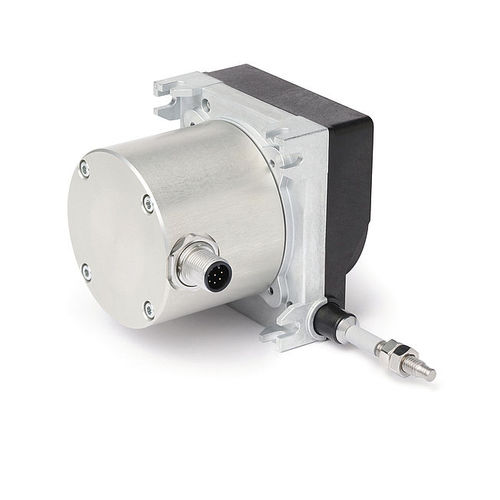

ワイヤー式エンコーダ SG32
堅牢な設計と冗長化されたセンサーシステム、測定長に対応
コンパクトな設計で、クレーン、舞台、倉庫など様々な用途に使用でき、冗長設計で信号出力が可能な非常に堅牢なワイヤ式エンコーダです。簡単で汎用性の高い取り付けが可能です。
プロフィール SG32:
堅牢な設計
最大測定長
冗長設計のアナログ信号出力 (2x 4...20 mA またはポテンショメータ)
多彩な取り付けオプション
ロック可能なベントホールと水抜き穴
非常に堅牢な測定ロープ(ステンレス製)
保護等級IP65
M12プラグ接続
特徴 - 技術データ - 追加情報
ハウジング - 亜鉛ダイキャスト。
ワイヤーデザイン - e0.61 mm - スチールワイヤー(ステンレス)、プラスチックコーティング
- c0.6 mm - スチールワイヤー(ステンレス製)
伸展力 - 3 N -ポンド
絶対精度 - ±0.35 % - 測定範囲(mm)に対して
重量 -0.5 kg
電気データ
エンコーダポテンショメータ 特長 - 技術データ - 付加情報
動作電圧 - 230 V - ポテンショメーターの電力損失 <1 W
定格電力 - 2 W at 70 5 C - 。
抵抗値 - 10 kQ
抵抗値許容差 - ±5 % - - - - - - - - - - - - - - - - - - - - - - - 2.
標準端子抵抗値 - 0.5% または 1 C - (いずれの場合も高い方の値が適用されます)
直線性の許容差 - ±0.25 % - (注)1.
接続形態 - M12プラグコネクタ(Aコード) - 8極。1x ピン
---
