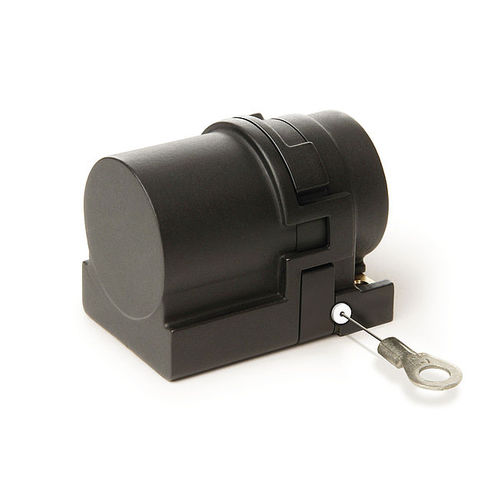

ワイヤ－位置センサ SG5

ポテンショメータ機械式アナログ

ワイヤー式エンコーダ SG5 測定長600mmの小型ワイヤ式エンコーダ 直線的な測定距離を把握するために設計された小型のワイヤー式エンコーダです。測定長600mmは小型の割に非常に長い。SG5は、標準化されたインターフェースにより、汎用的に使用することができます。 SG5のプロフィール 超小型設計 標準化されたインターフェイスによる汎用性 簡単な取り付け ポテンショメーター、電圧または電力出力 強化プラスチック製ハウジング 機械的データ 特徴 - 技術データ - 追加情報 ハウジング - 強化プラスチック ワイヤーデザイン - c0.36 mm - スチールワイヤー (ステンレス). 伸展力 - 3 N -ポンド 絶対精度 - ±0.35 %（ポテンショメータ） - 測定長（mm）に関係します。 ケーブル長 - £15 m - P10 エンコーダタイプ - 30 m - MWI エンコーダタイプ - 20 m - MWU エンコーダタイプ 重量 -0.06 kg 電気データ エンコーダポテンショメータ 特長 - 技術データ - 付加情報 定格電力 - 2 W at 70 ! 抵抗値 - 10 kQ 抵抗公差 - ±5 % - - - - - - - - - - - - - - - - - - - 2.5 直線性公差 - ±0.25 % - - - - - - - - - - - - - - - - - - - - - - 1.0 トランスデューサ、出力 - - - 特徴 - 技術データ - 追加情報 動作電圧 - 24 V DC ±20 % - 500 Qload時 出力電流 - 4 ... 20mA 変換器、電圧出力 - - - 特徴 - 技術データ - 追加情報 動作電圧 - 15...28 VDC - 3 mA時。無負荷時。 出力電圧 - 0 ...10 VDC - lLoaa £10 mA 負荷 - 10 mA
