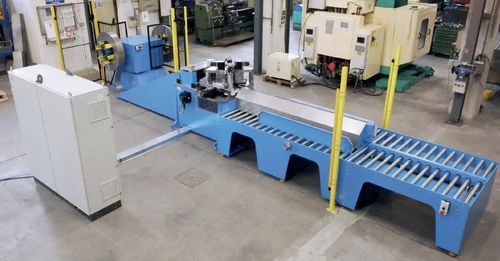

ダイ水平切断ライン LT 250

スチール用積み重ね用産業用

説明
変圧器用の磁心を製造するための、配向・非配向電磁鋼板向けステップラップ切断ライン。90°切断によるパケット処理（積層切断）に対応。コンパクトな設計で、産業用変圧器の生産環境に適しています。

製品情報
カテゴリ：変圧器用コアの切断ライン

特徴

• 帯幅：最小 40 mm、最大 250 mm
• 板厚：0.23 mm - 0.35 mm
• 板送り速度：0 - 230 m/min
• パンチヘッド最小数：2
• パンチ径：Ø8 mm - Ø23 mm
• 切断公差：±0.1 mm
• 最大騒音：78 dB
• アンコイラー構成：1、2、または4アンコイラー
• パケット処理システム

利点

• 低騒音
• 高い処理速度
• 操作が容易
• 保守時間の短縮

技術仕様

• 型式：LT 250
• 帯幅：40 mm - 250 mm
• 板厚：0.23 mm - 0.35 mm
• 板送り速度：0 - 230 m/min
• パンチヘッド最小数：2（カスタマイズ可能）
• パンチ径：Ø8 mm - Ø23 mm
• 切断公差：±0.1 mm
• 最大騒音：78 dB
• アンコイラー構成：1、2、または4アンコイラー
• 切断後のパレット化のためのモータードライブローラー搭載
• パンチ及びせん断の駆動：完全電動（ブラシレスモーター）
• 油圧回路なし
• 積層切断用のパケット処理システム

カスタマイズ
機械は機械的（寸法、アンコイラー構成）および電子的にカスタマイズ可能です。穿孔・パンチユニットは顧客仕様に合わせて調整できます。穿孔やパンチのオプションはお問い合わせください。
