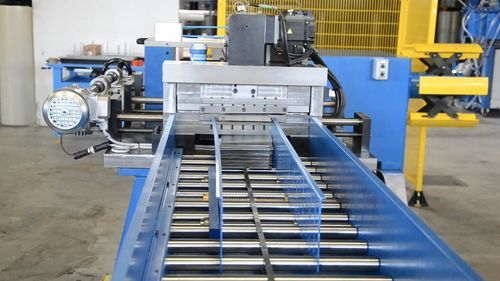

スチール用水平切断ライン LT 200 90°

板金用Web型押し

説明
変圧器用磁芯の配向性および非配向性電工鋼板（ラミネーション）を切断するライン。非常にコンパクトな機械で、操作と保守が容易です。1、2、または4つの巻取し装置を選択可能。切断されたラミネーションをパレット化するためのモータ駆動ローラコンベアを装備。パンチユニットはカスタマイズ可能で、パンチ径はØ8～Ø23 mmを選択可能です。油圧回路を持たない機械で、パンチおよびシアの送りは完全に電動（ブラシレスモーター）です。

詳細
カテゴリ：変圧器用磁芯切断ライン

特長

• テープ幅 最小：40 mm、最大：250 mm
• 板厚：0.23 mm - 0.35 mm
• 板材送り速度：0 - 230 m/min
• 最小パンチヘッド数：2
• 切断公差 ±0.1 mm
• 最大騒音レベル：78 dB

強み

• 低騒音
• 高速
• 操作が容易
• メンテナンス時間が短い

仕様 / 技術データ

• モデル：LT 200 90°
• 巻取し構成：1、2 または 4
• テープ幅：40 mm - 250 mm
• 板厚：0.23 mm - 0.35 mm
• 板材送り速度：0 - 230 m/min
• 最小パンチヘッド数：2
• パンチ径（対応）：Ø8 mm - Ø23 mm
• 切断公差：±0.1 mm
• 最大騒音レベル：78 dB
• 切断ラミネーションのパレット化用モータ駆動ローラコンベア
• 油圧回路なし；パンチ・シアの送りはブラシレスモーターによる全電動式
• コンパクト設計、操作および保守が容易
