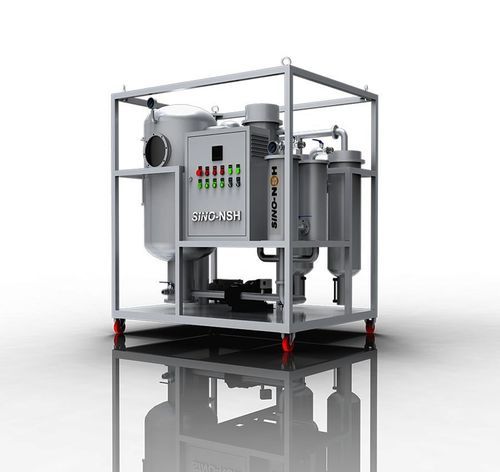

オイル精製システム NSH-TF-series連続産業用ろ過
お気に入りに追加する
商品比較に追加する
特徴
- 取り扱い素材
- オイル
- 特性
- 連続
- 用途
- 産業用
- テクノロジー
- ろ過
詳細
概要
NSH-TFはタービン潤滑油向けに設計された真空式オイル精製装置です。大量の自由水および溶解水、ガス、微粒子汚染物を除去します。現場要件に応じた構成・オプションのカスタマイズが可能です。
概要（要点）
仕様
1. タービン油の連続ろ過およびコンディショニング。
2. 大量の自由水および溶解水の分離・除去が可能。
3. 自動バックウォッシュ式フィルタ段によりフィルタ寿命が延び、安定した運転を実現。
TFシリーズはタービン潤滑システムの維持に適しており、油の特性を回復し、汚染物を低減して機器の保守間隔を延長します。
特長
1. 可溶・溶解水の効果的除去と迅速な脱乳化を実現。脱乳化装置（分離器）を備え、乳化油を明澄化します。
2. 自動バックウォッシュを備えた高効率多段ろ過で粗大・微小粒子およびスラッジを除去。
3. 高度な自動化によりオンライン連続運転が可能。赤外線液面自動制御により自動運転・取扱いが容易です。
機械仕様（機種別）
Item | Unit | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
流量 | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
真空範囲 | MPa | -0.06 ~ -0.096
使用圧力 | MPa | ≤ 0.3
含水率 | PPM | ≤ 100
不純物サイズ | µm | ≤ 5
清浄度 | NAS | ≤ 6
温度範囲 | °C | 40—80
脱乳化値 | Min | ≤ 15
電源 | V | 完全カスタマイズ可能
動作音 | dB | ≤ 70 / ≤ 75（機種による）
加熱出力 | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
合計出力 | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
入口（出口）径 | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
正味重量 | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
寸法（長×幅×高） | mm | 1300 x 1900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760
精製後の油データ
耐電圧（BDV） | kV | ≤ 75
含水率 | ppm | ≤ 100
ガス含有率 | % | ≤ 0.1
不純物サイズ | µm | ≤ 5
設置形態オプション
別名
真空脱水器; 真空精製システム; オイル脱気; 再生; リサイクル
特性
NSH-TFはタービン潤滑油向けに設計された真空式オイル精製装置です。大量の自由水および溶解水、ガス、微粒子汚染物を除去します。現場要件に応じた構成・オプションのカスタマイズが可能です。
概要（要点）
- 処理油種：タービン油（油圧油、冷却油及び水分や汚染物を多く含む他の潤滑油にも適用可）
- 機能：脱水、脱気、異物除去
- 流量：1,200–18,000 L/h（機種により異なる）
- 電源：標準 380 VAC / 3相 / 50 Hz（カスタマイズ可）
仕様
1. タービン油の連続ろ過およびコンディショニング。
2. 大量の自由水および溶解水の分離・除去が可能。
3. 自動バックウォッシュ式フィルタ段によりフィルタ寿命が延び、安定した運転を実現。
TFシリーズはタービン潤滑システムの維持に適しており、油の特性を回復し、汚染物を低減して機器の保守間隔を延長します。
特長
1. 可溶・溶解水の効果的除去と迅速な脱乳化を実現。脱乳化装置（分離器）を備え、乳化油を明澄化します。
2. 自動バックウォッシュを備えた高効率多段ろ過で粗大・微小粒子およびスラッジを除去。
3. 高度な自動化によりオンライン連続運転が可能。赤外線液面自動制御により自動運転・取扱いが容易です。
機械仕様（機種別）
Item | Unit | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
流量 | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
真空範囲 | MPa | -0.06 ~ -0.096
使用圧力 | MPa | ≤ 0.3
含水率 | PPM | ≤ 100
不純物サイズ | µm | ≤ 5
清浄度 | NAS | ≤ 6
温度範囲 | °C | 40—80
脱乳化値 | Min | ≤ 15
電源 | V | 完全カスタマイズ可能
動作音 | dB | ≤ 70 / ≤ 75（機種による）
加熱出力 | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
合計出力 | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
入口（出口）径 | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
正味重量 | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
寸法（長×幅×高） | mm | 1300 x 1900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760
精製後の油データ
耐電圧（BDV） | kV | ≤ 75
含水率 | ppm | ≤ 100
ガス含有率 | % | ≤ 0.1
不純物サイズ | µm | ≤ 5
設置形態オプション
- キャスター付ベースフレーム
- キャスター付金属外装カバー
- 単軸トレーラー上の金属外装カバー
- 二軸トレーラー上のベースフレーム
- 二軸トレーラー上の金属外装カバー
- 二軸トレーラー上の金属外装カバー＋操作室
別名
真空脱水器; 真空精製システム; オイル脱気; 再生; リサイクル
特性
- Brand Name: Sino-NSH
- シリーズ / 型番: NSH-TF-Series (TF series)
- 処理油種: タービン油（油圧油、冷却油およびその他の潤滑油も含む）
- 機能: 脱水、脱気、異物除去
- 流量範囲: 1,200 - 18,000 L/h（機種により異なる）
- 真空範囲: 約 -0.06 ～ -0.096 MPa
- 使用圧力: ≤ 0.3 MPa
- 精製後の含水率: ≤ 100 ppm
- 精製後のガス含有率: ≤ 0.1 %
- 精製後の不純物サイズ: ≤ 5 µm
- 清浄度 (NAS): ≤ 6
- 温度範囲: 40—80 °C
- 脱乳化値: ≤ 15
- 加熱出力 (kW) および合計出力 (kW): 機種依存（機械仕様参照）
- 入口/出口径: 機種依存 (25–65 mm)
- 正味重量: 機種依存 (300–1500 Kg)
- 寸法 (L×W×H mm): 機種依存（機械仕様参照）
- 電源: 完全カスタマイズ可能（通常 380VAC / 3Phase / 50Hz）
- 納期: 10営業日
- 供給能力: 月間 50 セット
