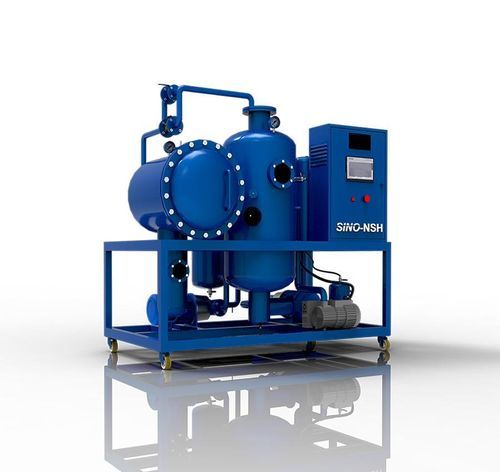

オイル精製システム NSH-TF-A series

連続産業用

説明
NSH-TF-Aは真空システムを備えた全自動油精製装置で、すべてのタービン油に適しています。水分、ガス、微粒子およびその他の不純物を除去するために使用されます。カスタマイズ対応可能です。本装置はブランドのPLC（プログラマブルロジックコントローラ）と各種計装、アラーム、インターロックを採用し、全自動運転を実現します。各機能は手動操作も可能です。パイロットランプは主要コンポーネントの稼働状態およびアラーム状態を表示します。

用途
タービン潤滑油の精製に適しています。油圧油、冷却油および大量の水分、蒸気、不純物、スラッジ、誘電性物質、コロイドを含むその他の潤滑油にも適用可能です。

特長

• 溶解水・分散水の効果的除去と迅速な脱乳化：TFシリーズは大量の水を分離し微量水を除去します。専用の脱乳化装置（分離器）を備え、強く乳化した油も明澄化できます。
• 不純物、スラッジ、粒子の除去効率が高い：大粒子除去用の自動逆洗フィルタシステムと微粒子用の精密ろ過を組み合わせています。
• 高い自動化・安定性およびオンライン運転：コンパクトで安全・信頼性が高い設計。赤外式液面自動コントローラを搭載し、自動運転と容易な取扱いを実現します。

精製後の油性能
含水率 | 単位 | ≤ 100 ppm
清浄度 | NAS 1638 | ≤ 6
不純物サイズ | μm | ≤ 5
脱乳化時間 | 分 | ≤ 15

機械仕様（抜粋）
項目 | 単位 | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
処理流量 | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
真空範囲 | MPa | -0.06 ~ -0.096（概）モデルにより異なる
作動圧力 | MPa | ≤ 0.3（モデル共通）
含水比 | PPM | ≤ 100
不純物サイズ | μm | ≤ 5
清浄度 | NAS | ≤ 6
温度範囲 | °C | 40 - 80
脱乳化値 | 分 | ≤ 15
電源 | V | カスタマイズ可能（標準例：380VAC / 3相 / 50Hz 等）
作動騒音 | dB | ≤ 70 ~ ≤ 75（モデルにより異なる）
加熱出力 | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
総消費電力 | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
入口(出口)径 | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
正味重量 | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
寸法 (L x W x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

構成 / オプション

• キャスター付ベースフレーム
• キャスター付金属カバー
• 単軸トレーラー搭載の金属カバー
• 二軸トレーラー搭載のベースフレーム
• 二軸トレーラー搭載の金属カバー
• 二軸トレーラー搭載の金属カバーおよび操作室

技術仕様

• 型式：NSH-TF-A
• ブランド：Sino-NSH
• 機能：脱水、脱ガス、不純物除去
• 処理油種：タービン油（油圧油、冷却油、その他潤滑油にも適用）
• 処理能力：1200 - 18000 L/H（TF-20〜TF-300の各モデル）
• 真空範囲：約 -0.06 ～ -0.096 MPa
• 作動圧力：≤ 0.3 MPa
• 精製後含水率：≤ 100 ppm
• 精製後不純物サイズ：≤ 5 μm
• 精製後清浄度：NAS ≤ 6
• 運転温度範囲：40 - 80 °C
• 脱乳化時間：≤ 15 分
• 電源：例 380VAC / 3相 / 50Hz（カスタマイズ可能）
• 加熱出力（モデル別）：15–120 kW
• 総消費電力（モデル別）：18–129 kW
• 入口/出口径：25–65 mm（モデルにより異なる）
• 正味重量：約300–1500 Kg（モデルにより異なる）
• 納期：10営業日
• 供給能力：月間50台
• 制御 & 自動化：PLCベースの全自動制御、アラーム、インターロックおよび手動オーバーライド機能
