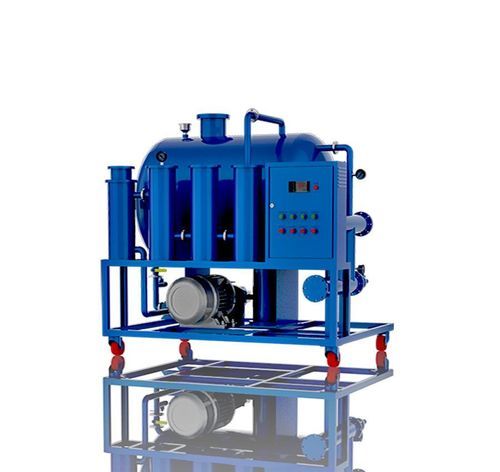

オイル精製システム NSH-TF-Z series

連続産業用

製品概要
NSH-TF-Zは、コアレッセンス（凝集）分離技術とマイクロガラスフィルタ媒体を組み合わせ、脱水・脱気・微粒子ろ過を一体化した装置です。タービン油および一部燃料の精製を目的とし、遊離水および乳化水を分離して水分を≤100 ppmまで低減し、油のクリーンネスをNAS 4–6レベルで実現します。加熱や真空を必要とせず、連続無人運転を前提に設計されています。

主な機能

• 脱水（水分分離）
• 脱気
• 不純物除去（粒子除去）
• コアレッセンス分離による乳化破壊および油/水分離
• 連続運転および無人運転
• 省エネルギー設計（加熱や真空を必要としない）

一般仕様

• Brand Name: Sino-NSH
• シリーズ: TF
• 処理対象油: タービン油（特定の燃料にも対応）
• 機能: 脱水、脱気、汚染物除去
• 流量: 3000–12000 Litre/Hour（モデルによる）
• 電源: 380 VAC / 3Phase / 50Hz（カスタマイズ可能）
• 納期: 10営業日
• 供給能力: 月間50セット

精製後の油データ
水分含有量 | ppm | ≤ 100
クリーンネス | NAS 1638 | ≤ 6
連続動作時間 | 時間 | ≥ 300
故障間平均時間（MTBF） | 時間 | ≥ 9000

機械仕様（代表モデルデータ）
Item | Unit | TF-Z-3 | TF-Z-6 | TF-Z-8 | TF-Z-10 | TF-Z-12
流量 | L/H | 3000 | 6000 | 8000 | 10000 | 12000
総電力 | kW | 1.5 | 2.2 | 3 | 4 | 5
電源 | V | モデルに応じてカスタマイズ可能
入口径 | mm | 32 | 44 | 48 | 50 | 50
出口径 | mm | 25 | 25 | 44 | 44 | 44
正味重量 | Kg | 700 | 950 | 1100 | 1200 | 1300
寸法 - 長さ (mm) | mm | 1350 | 1900 | 2000 | 2150 | 2300
寸法 - 幅 (mm) | mm | 950 | 1000 | 1200 | 1250 | 1300
寸法 - 高さ (mm) | mm | 1500 | 1600 | 1700 | 1700 | 1800

技術仕様

• モデル: NSH-TF-Z
• 想定流体: タービン油、燃料（脱水・ろ過）
• 分離技術: コアレッセンス分離 + マイクロガラスフィルタ媒体
• 処理後水分: ≤ 100 ppm
• 油のクリーンネス: NAS 1638 ≤ 6（通常 NAS 4–6 達成可能）
• 連続運転時間: ≥ 300 時間
• MTBF: ≥ 9000 時間
• 流量選択肢: 3000 / 6000 / 8000 / 10000 / 12000 L/H（モデルにより）
• 消費電力（モデル別）: TF-Z-3 1.5 kW; TF-Z-6 2.2 kW; TF-Z-8 3 kW; TF-Z-10 4 kW; TF-Z-12 5 kW
• 電源: 380 VAC / 3Phase / 50Hz（カスタマイズ可）
• 入口径 (mm): 32 / 44 / 48 / 50 / 50
• 出口径 (mm): 25 / 25 / 44 / 44 / 44
• 正味重量 (Kg) モデル別: 700 / 950 / 1100 / 1200 / 1300
• 概寸 (L×W×H mm) モデル別: 1350×950×1500 (TF-Z-3), 1900×1000×1600 (TF-Z-6), 2000×1200×1700 (TF-Z-8), 2150×1250×1700 (TF-Z-10), 2300×1300×1800 (TF-Z-12)
• 連続無人運転を前提に設計; 分離は加熱や真空を必要としない
