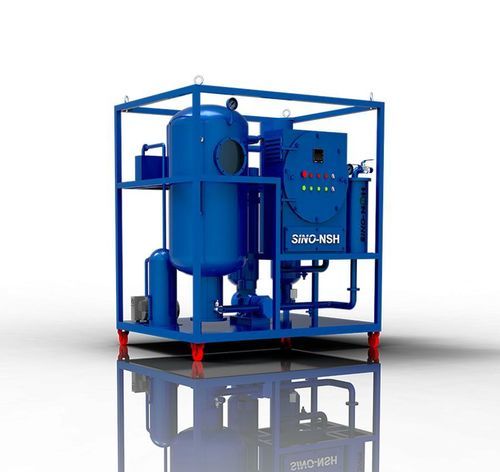

オイル精製システム NSH-TF-E series

産業用

製品概要
NSH-TF-Eは、発電所や産業用潤滑システムの可燃性・引火性環境向けに設計された防爆型真空式タービン油精製装置です。

• 危険区域対応の防爆設計。
• タービン油、油圧油、冷却油などの脱水・脱気を行う真空式ユニット。
• 現場要件に応じたカスタマイズ対応可能。

仕様

• 主な機能：タービン油のろ過、脱水、脱気。
• 大量の自由水・溶存水の効果的な分離。
• 自動逆洗フィルタと二次の微細ろ過を組み合わせた構成。
• 蒸気、乳化物、スラッジ、誘電性汚染物質、コロイドを含む潤滑油にも適用可能。
• 油の特性を改善し、潤滑装置の保守周期を延長。

特長

• 専用の脱乳化・分離装置により、可溶性・溶存水を迅速に除去。
• 自動逆洗で大粒子を除去し、微細フィルタで微粒子を捕集する二段階の不純物除去。
• オンライン運転向けの高い自動化：コンパクト設計、安定制御、赤外線液面自動コントローラによる無人運転。

機械仕様
項目 | 単位 | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
流量 | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
真空範囲 | MPa | -0.06 ~ -0.096（概算）
使用圧力 | MPa | ≤ 0.3
水分含有量 | PPM | ≤ 100
不純物サイズ | µm | ≤ 5
清浄度 | NAS | ≤ 6
使用温度 | °C | 40–80
脱乳化値 | 分 | ≤ 15
電源 | V | フルカスタマイズ可（標準 380 VAC / 三相 / 50 Hz）
作動騒音 | dB | ≤ 70（一部 ≤ 75）
加熱電力 | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
総電力 | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
入口(出口)径 | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
正味重量 | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
寸法（長さ×幅×高さ） | mm | 長さ: 1300,1300,1450,1550,1650,1850,2000,2400 | 幅: 1900,900,1000,1100,1150,1250,1350,1700 | 高さ: 1460,1460,1510,1510,1560,1610,1660,1760

精製後の油データ

• 水分：≤ 100 PPM
• ろ過精度：≤ 5 µm（または ≤ 1 µm）
• 絶縁破壊電圧：≥ 75 kV
• 脱気率：≤ 0.1%

技術仕様

• Brand Name: Sino-NSH
• Model / Series: TF (NSH-TF-E)
• 処理対象油：タービン油（油圧油・冷却油も対応）
• 機能：脱水、脱気、不純物除去
• 流量範囲：1,200–18,000 L/h（型式により異なる）
• 真空範囲：概ね -0.06 〜 -0.096 MPa
• 使用圧力：≤ 0.3 MPa
• 処理後水分：≤ 100 PPM
• 処理後不純物サイズ：≤ 5 µm
• 油清浄度（NAS）：≤ 6
• 動作温度：40–80 °C
• 脱乳化値：≤ 15
• 電源：標準 380 VAC / 三相 / 50 Hz（カスタマイズ可）
• 加熱電力（型式別）：15–120 kW
• 総電力（型式別）：18–129 kW
• 入口/出口径：型式により 25–65 mm
• 正味重量（型式別）：300–1500 kg
• 納期：10営業日
• 供給能力：月間 50 台
