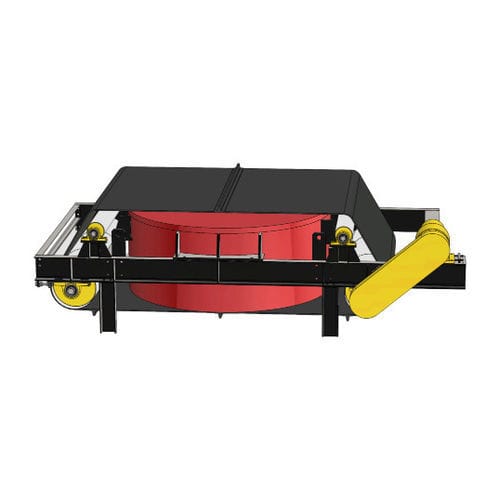

鉄金属用分離器 RCDD series

電磁式鉱石用自動

製品の説明： RCDDシリーズセルフアンローディング電磁分離機は、SLonが長年の磁気分離装置の研究開発経験をもとに開発した電磁式除鉄機です。新型熱伝導絶縁材料を採用し、独特な磁心構造と磁気回路設計を持っています。様々な貴金属、重金属、軽金属、レアメタル業界の鉄の搬送と除去に適しており、過酷な環境での使用をお勧めします。 製品の特徴：

• コンパクトな構造、簡単なメンテナンス、自動ベルトアライメント、ユニークなマグネットシステム、優れた冷却、低い温度上昇、低騒音、シンプルな操作
• 集中制御と連続的な鉄の吸引と除去を実現できます

。 どのように動作するか： 通電すると、電磁石はその下を通過する材料層を貫通する強力な磁場を発生させます。磁性粒子は材料の流れから上方に引き寄せられ、ベルトに保持されます。一方、ベルトは連続的に回転し、捕獲された鉄材を横方向に運び、磁場領域の外に出します。有効磁場領域の外に出ると、捕捉された鉄は重力により自動的に落下し、手作業を必要としないセルフ・アンローディングが実現します。 特徴/仕様 テクニック:

• RCDDD
  • RCDD-5 - 冷却方式：自然冷却; ベルト幅 (mm)：500; 定格巻上高さ（mm）：150; 励磁出力 (kW): ≤2; 磁気強度 (mt): ≥70; モーター出力 (kW)： 1.5; 寸法（A,B,C,D,E,F）（mm）：2162、1108、666、1324、972、450；重量（kg）： 935.
  • RCDD-6 - 冷却方式：自然冷却; ベルト幅（mm）：650; 定格巻上高さ（mm）： 1.5; 寸法（A,B,C,D,E,F）（mm）：2278、1223、609、1440、1087、394；重量（kg）： 1017.
  • RCDD-8 - 冷却方式：自然冷却; ベルト幅（mm）：800; 定格巻上高さ（mm）：250; 励磁力（kW）: ≤4.5; 磁気強度（mt）: ≥70; モーター出力（kW）: 2.2; 次元（A,B,C,D,E,F）（mm）：寸法（A,B,C,D,E,F）（mm）：2550、1310、710、1400、1210、500；重量（kg 1750.
  • RCDD-10 - 冷却方式：自然冷却; ベルト幅（mm）：1000; 定格巻上高さ（mm）：300;励磁出力（kW）：≤5;磁気強度（mt）：≥70;モーター出力（kW）： 3.0; 寸法（A,B,C,D,E,F）（mm）：寸法（A,B,C,D,E,F）（mm）：3090、1587、854、1850、1350、560、重量（kg）：0 2162.
  • RCDD-12 - 冷却方式：自然冷却; ベルト幅（mm）：1200; 定格巻上高さ（mm）：350;励磁出力（kW）：≤6.5;磁気強度（mt）：≥70;モーター出力（kW）： 3.0; 寸法（A,B,C,D,E,F）（mm）：寸法（A,B,C,D,E,F）：3390、1777、960、1950、1550、670；重量（kg）：0 3045.
  • RCDD-14 - 冷却方式：自然冷却; ベルト幅（mm）：1400; 定格巻上高さ（mm）：400; 励磁出力（kW）：≤12; 磁気強度（mt）：≥70; モーター出力（kW）： 4.0; 寸法（A,B,C,D,E,F）（mm）：寸法（A,B,C,D,E,F）：3500、1950、1050、2000、1650、760；重量（kg）：0 5000.
  • RCDD-16 - 冷却方式：自然冷却; ベルト幅（mm）：1600; 定格巻上高さ（mm）：450;励磁出力（kW）：≤14.5;磁気強度（mt）：≥70;モータ出力（kW）： 5.5; 寸法（A,B,C,D,E,F）（mm）：3800、2260、1150、2100、1850、880；重量（kg）： 7600.
  • RCDD-18 - 冷却方式：自然冷却; ベルト幅（mm）：1800; 定格巻上高さ（mm）：500; 励磁力（kW）: ≤18; 磁気強度（mt）: ≥70; モーター出力（kW）： 7.5; 寸法（A,B,C,D,E,F）（mm）：寸法（A,B,C,D,E,F）：4400,2580,1180,2150,2050,1060；重量（kg 11000.
  • RCDD-20 - 冷却方式：自然冷却; ベルト幅（mm）：2000; 定格巻上高さ（mm）：550;励磁出力（kW）：≤23.5;磁気強度（mt）：≥70;モータ出力（kW）： 7.5; 寸法（A,B,C,D,E,F）（mm）：4550、2700、1200、2100、2250、1200；重量（kg）： 12600.
  • RCDD-T中小シリーズ - RCDD-6 T1：ベルト 650 mm、巻上 200 mm、励磁 4 kW以下、磁力 90 mt、モーター 1.5 kW、寸法（A,B,C） mm: 2300, 1223, 609、重量 1020 kg。 RCDD-6 T2：ベルト650 mm、励磁≤7.5 kW、磁力120 mt、モーター2.2 kW、寸法（A,B,C） mm：2400、1300、750、重量2100 kg。 RCDD-6 T3：ベルト650 mm、励磁≤9.5 kW、磁力150 mt、モーター2.2 kW、寸法（A,B,C） mm：2900、1300、900、重量3200 kg
  • RCDD-8（Tシリーズ）：ベルト800 mm; ホイスト250 mm。 T1：≦7.5kW、磁力90mt、モーター2.2kW、寸法（A、B、C）2600、1200、780mm；重量2200kg。 T2: ≤9.5 kW, 120 mt, 2.2 kW, 2860, 1300, 900 mm; 重量 2730 kg. T3：≦14.5kW、150mt、3kW、2900、1660、1000mm；重量4100kg
  • RCDD-10（Tシリーズ）：ベルト1000 mm; 吊り上げ300 mm。 T1: ≤9.5 kW、90 mt、3 kW、3100、1500、950 mm; 重量3150 kg。 T2: ≤14.5 kW、120 mt、3 kW、3100、1650、1100 mm; 重量 4200 kg。 T3: ≤19.5 kW、150 mt、4 kW、3100、1660、1160 mm; 重量5300 kg.
  • RCDD-12（Tシリーズ）：ベルト 1200 mm; 吊り上げ 350 mm。 T1: ≤12 kW、90 mt、4 kW、3300、1800、1020 mm; 重量4500 kg。 T2：≤17.5 kW、120 mt、4 kW、3300、1800、1150 mm；重量6600 kg。 T3：≦24kW、150mt、5.5kW、3300、1800、1200mm；重量8050kg
  • RCDD-14（Tシリーズ）：ベルト1400 mm; 吊り上げ400 mm。 T1: ≤18.5 kW、90 mt、4 kW、3600、2000、1100 mm; 重量8120 kg。 T2：21 kW以下、120 mt、5.5 kW、3600、2000、1300 mm；重量8250 kg。 T3：35 kW以下、150 mt、5.5 kW、3600、2050、1360 mm；重量9800 kg
  • RCDD-T大中型シリーズ - RCDD-16（Tシリーズ）：ベルト1600 mm; ホイスト450 mm。 T1: ≤20.5 kW、90 mt、5.5 kW、4000、2180、1200 mm; 重量 8050 kg。 T2: ≤28.5 kW、120 mt、5.5 kW、4000、2180、1350 mm; 重量 11260 kg。 T3：42kW以下、150mt、7.5kW、4000、2180、1450mm；重量14800kg
  • RCDD-18（Tシリーズ）：ベルト1800 mm; 巻き上げ500 mm。 T1: ≤26 kW、90 mt、7.5 kW、4500、2510、1390 mm; 重量13100 kg。 T2: ≤33.5 kW、120 mt、7.5 kW、4500、2510、1480 mm; 重量 15600 kg。 T3：≦50kW、150mt、11kW、4500、2510、1560mm；重量18600kg
  • RCDD-20（Tシリーズ）：ベルト 2000 mm; 巻き上げ 550 mm。 T1: ≤30 kW、90 mt、7.5 kW、4900、2650、1480 mm; 重量15000 kg。 T2：39.5 kW以下、120 mt、11 kW、4900、2650、1550 mm；重量19000 kg。 T3：≦59kW、150mt、11kW、4900、2650、1660mm；重量21500kg
  • RCDD-22（Tシリーズ）：ベルト2200 mm; 吊り上げ600 mm。 T1: ≤34 kW、90 mt、11 kW、5300、2800、1500 mm; 重量18500 kg。 T2：≤45.5 kW、120 mt、11 kW、5300、2800、1650 mm；重量21500 kg。 T3：≤69 kW、150 mt、15 kW、5300、2800、1785 mm；重量27100 kg
  • RCDD-24（Tシリーズ）：ベルト2400 mm; 吊り上げ650 mm。 T1：≤41.5 kW、90 mt、15 kW、5700、2900、1650 mm；重量21500 kg。 T2：52 kW以下、120 mt、15 kW、5700、2900、1780 mm；重量24800 kg。 T3：≦35kW、150mt、15kW、5700、2900、1890mm；重量31900kg
  。
