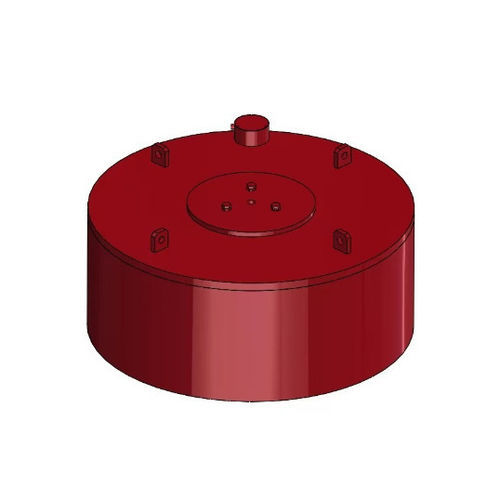

金属チップ用磁気クリーナー RCDB series

製品説明
RCDBディスク式電磁除鉄機は、磁気選別装置の開発で長年の経験を持つSLonが開発した電磁式除鉄ユニットです。熱伝導性材および絶縁材を使用し、磁気コア構造と磁気回路を独自設計しています。RCDBシリーズは、重金属・軽金属・貴金属・希少金属など各種産業のコンベア上での連続除鉄および過酷な環境での使用を想定しています。

製品特長

• 全閉・全充填の構造で自然冷却：防湿・耐汚染性を備える
• 優れた絶縁性と速い放熱性
• 強い磁力による高い除鉄率
• 自動化・プログラム制御により安定した運転が可能

動作原理
通電時、電磁石は強く均一な磁場を生成し、コンベア上の材料層に浸透します。鉄系粒子はバルク材から引き上げられ、ディスク型セパレータの下面に付着します。RCDBは手動清掃方式で、捕獲された鉄分は定期清掃のためにシステムを通電停止するまで磁面に保持されます。

技術パラメータ（表の行）
ヘッダー：Type, Cooling Method, Belt Width (mm), Rated Hoisting Height (mm), Excitation Power (kw), Magnetic Intensity (mt), Dimensions A (mm), C (mm), D (mm), F (mm), Weight (kg)
RCDB-5, Natural Cooling, 500, 150, ≤2, ≥70, A=854, C=455, D=600, F=420, Weight=545
RCDB-6, Natural Cooling, 650, 200, ≤3, ≥70, A=970, C=390, D=660, F=355, Weight=610
RCDB-8, Natural Cooling, 800, 250, ≤4, ≥70, A=1000, C=560, D=660, F=515, Weight=1080
RCDB-10, Natural Cooling, 1000, 300, ≤5, ≥70, A=1200, C=570, D=900, F=525, Weight=1410
RCDB-12, Natural Cooling, 1200, 350, ≤6.5, ≥70, A=1400, C=680, D=900, F=635, Weight=2090
RCDB-14, Natural Cooling, 1400, 400, ≤12, ≥70, A=1500, C=810, D=1200, F=790, Weight=3060
RCDB-16, Natural Cooling, 1600, 450, ≤14.5, ≥70, A=1600, C=930, D=1300, F=885, Weight=4400
RCDB-18, Natural Cooling, 1800, 500, ≤18, ≥70, A=1980, C=1000, D=1680, F=985, Weight=5400
RCDB-20, Natural Cooling, 2000, 550, ≤31.5, ≥70, A=2160, C=1010, D=1900, F=1000, Weight=6650

バリエーションについて
製品ファミリーには、RCDB‑6〜RCDB‑20の各ベースモデル向けに複数のT1/T2/T3構成を持つ中・小型のRCDB‑Tバリアントも含まれます。これらのバリアントは、定格揚程、励磁電力上限、寸法・重量の組み合わせを変えつつ、自然冷却と一般的に≥70 mt の磁気強度を維持します。詳細なモデル行とTバリアントは製品仕様書でご確認ください。

技術仕様

• シリーズ：RCDBシリーズ
• ブランド：SLon
• 冷却方式：自然冷却（自己冷却設計）
• ベルト幅：500 mm〜2000 mm（機種により異なる）
• 定格揚程：機種により通常150 mm〜550 mmの範囲
• 励磁電力範囲：機種により概ね≤2 kW〜≤31.5 kW
• 磁気強度：≥70 mt（掲載機種の目安）
• 寸法・重量：機種により異なる（例：RCDB‑5 重量545 kg、RCDB‑10 重量1410 kg、RCDB‑20 重量6650 kg）
• 設計：全閉型ディスク式、耐湿・耐汚染、手動清掃
