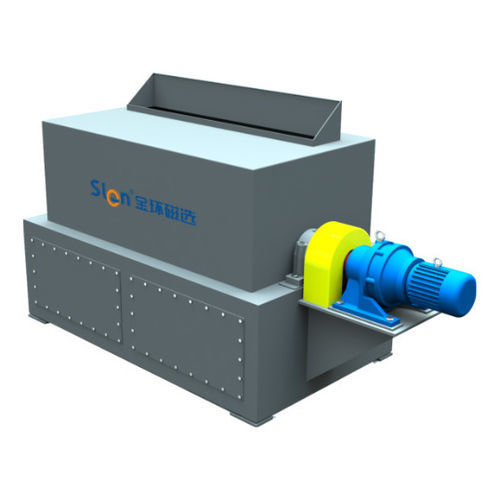

乾燥素材用分離器 SGTF series

磁気ドラム鉱石用回転式

製品説明：
SGTF dry LIMS は、低品位の磁性鉱物の予選別、非金属鉱物からの磁性粒子の除去、乾式での尾鉱処理、硫酸スラグ粉や鉄精鉱粉の精製に適した、乾式低強度ドラム式磁選機です。

主な特長：

• 処理に水を必要としないため、乾燥環境やクローズドサーキットに適する；
• 多段の半円形磁気系により選別効果を強化；
• ドラムの無段階速度調整により処理条件を柔軟に設定可能；

構造と動作：
本機は回転ドラム機構、フレーム、ギアボックス、磁気アセンブリ等で構成される。材料はドラムを通過し、半円形の磁極が強磁場を生成して磁性粒子をドラム表面に捕捉する。捕捉された粒子は非磁性領域へ運ばれ、重力と遠心力により濃縮物排出口から排出され、非磁性物は尾鉱排出口から排出される。

技術仕様：

• 対応モデル：SGTF-612、SGTF-618、SGTF-712、SGTF-718、SGTF-918、SGTF-924、SGTF-1018、SGTF-1021、SGTF-1024、SGTF-1030、SGTF-1218、SGTF-1224、SGTF-1230、SGTF-1236、SGTF-1245
• 直径範囲：600–1200 mm
• 長さ範囲：1200–4500 mm
• 回転数範囲：モデルにより 0–40 / 0–60 / 0–70 / 0–80 r/min
• 給料粒度：0–12 mm
• 処理能力範囲：10–250 t/h
• 動力範囲：5.5–55 kW
• 重量範囲：1.55–17 t

代表的なモデルデータ：

• SGTF-612 — 直径: 600 mm；長さ: 1200 mm；回転数: 0–80 r/min；給料: 0–12 mm；処理量: 10–15 t/h；動力: 5.5 kW；重量: 1.55 t
• SGTF-618 — 直径: 600 mm；長さ: 1800 mm；回転数: 0–80 r/min；給料: 0–12 mm；処理量: 15–25 t/h；動力: 7.5 kW；重量: 1.70 t
• SGTF-712 — 直径: 750 mm；長さ: 1200 mm；回転数: 0–70 r/min；給料: 0–12 mm；処理量: 20–35 t/h；動力: 7.5 kW；重量: 2.2 t
• SGTF-718 — 直径: 750 mm；長さ: 1800 mm；回転数: 0–70 r/min；給料: 0–12 mm；処理量: 35–45 t/h；動力: 11 kW；重量: 3.3 t
• SGTF-918 — 直径: 900 mm；長さ: 1800 mm；回転数: 0–60 r/min；給料: 0–12 mm；処理量: 45–65 t/h；動力: 15 kW；重量: 4.5 t
• SGTF-924 — 直径: 900 mm；長さ: 2400 mm；回転数: 0–60 r/min；給料: 0–12 mm；処理量: 65–80 t/h；動力: 18.5 kW；重量: 5 t
• SGTF-1018 — 直径: 1050 mm；長さ: 1800 mm；回転数: 0–60 r/min；給料: 0–12 mm；処理量: 80–100 t/h；動力: 18.5 kW；重量: 5.5 t
• SGTF-1021 — 直径: 1050 mm；長さ: 2100 mm；回転数: 0–60 r/min；給料: 0–12 mm；処理量: 100–120 t/h；動力: 22 kW；重量: 6.5 t
• SGTF-1024 — 直径: 1050 mm；長さ: 2400 mm；回転数: 0–60 r/min；給料: 0–12 mm；処理量: 120–135 t/h；動力: 22 kW；重量: 8 t
• SGTF-1030 — 直径: 1050 mm；長さ: 3000 mm；回転数: 0–60 r/min；給料: 0–12 mm；処理量: 135–145 t/h；動力: 30 kW；重量: 10.5 t
• SGTF-1218 — 直径: 1200 mm；長さ: 1800 mm；回転数: 0–40 r/min；給料: 0–12 mm；処理量: 145–165 t/h；動力: 22 kW；重量: 7 t
• SGTF-1224 — 直径: 1200 mm；長さ: 2400 mm；回転数: 0–40 r/min；給料: 0–12 mm；処理量: 165–185 t/h；動力: 30 kW；重量: 9 t
• SGTF-1230 — 直径: 1200 mm；長さ: 3000 mm；回転数: 0–40 r/min；給料: 0–12 mm；処理量: 185–205 t/h；動力: 37 kW；重量: 11.5 t
• SGTF-1236 — 直径: 1200 mm；長さ: 3600 mm；回転数: 0–40 r/min；給料: 0–12 mm；処理量: 205–225 t/h；動力: 45 kW；重量: 13.5 t
• SGTF-1245 — 直径: 1200 mm；長さ: 4500 mm；回転数: 0–40 r/min；給料: 0–12 mm；処理量: 225–250 t/h；動力: 55 kW；重量: 17 t
