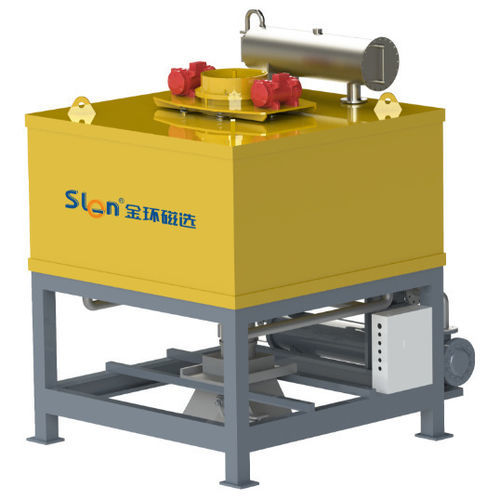

粉末分離器 SDGF series

高勾配磁気ドライ薄物用

製品説明
SDGFシリーズは、乾式粉体から微細な鉄粉および弱磁性の酸化鉄を除去するための電磁式乾式除鉄機（高勾配磁気分離器）です。石英、長石、ねんしゅう（ネフェリン）、高麗土（カオリン）、蛍石、炭酸リチウムなどの非金属鉱物に適しており、化学、プラスチック、製薬などの業界で乾式除鉄および粉体の精製に広く用いられます。

製品の特長

• 高い磁場強度と長い選別域により、微細で弱磁性の粒子を効率的に捕捉します；
• 流動性の悪い原料に対応するため、振動装置を備えた磁性マトリクスを採用し、詰まりを防止します；
• 粒度に応じた交換可能な耐食性磁性マトリクスを使用します；
• 安定した信頼性の高い運転が可能で、自動化度の高い連続処理に適しています。

動作原理
励磁コイルに通電して選別域に高勾配磁場を発生させます。原料を連続供給すると、原料中の磁性粒子は磁性マトリクスに捕捉され、非磁性粒子はマトリクスの隙間を通過して垂直方向に落下し、濃縮箱へ排出されます。マトリクスの振動は供給性を向上させ、詰まりを防止します。

技術仕様（表）
型式 | 磁気強度 (T) | 直径 (mm) | 電流 (A) | 電力 (kW) | モーター (kW) | 重量 (kg) | 処理能力 (t/h)
SDGF-250 | 0.4 | 250 | ≤75 | ≤14 | 0.37*2 | 2000 | 1-3
SDGF-250 | 0.6 | 250 | ≤75 | ≤26 | 0.37*2 | 3600 | 1-3
SDGF-250 | 0.8 | 250 | ≤75 | ≤38 | 0.37*2 | 6000 | 1-3
SDGF-430 | 0.4 | 430 | ≤125 | ≤20 | 0.8*2 | 4500 | 2-6
SDGF-430 | 0.6 | 430 | ≤150 | ≤38 | 0.8*2 | 8500 | 2-6
SDGF-430 | 0.8 | 430 | ≤210 | ≤58 | 0.8*2 | 14000 | 2-6
SDGF-600 | 0.4 | 600 | ≤130 | ≤30 | 1.1*2 | 9500 | 3-12
SDGF-600 | 0.6 | 600 | ≤170 | ≤52 | 1.1*2 | 14000 | 3-12
SDGF-600 | 0.8 | 600 | ≤235 | ≤80 | 1.1*2 | 20000 | 3-12
SDGF-800 | 0.4 | 800 | ≤120 | ≤38 | 2.2*2 | 14500 | 5-18
SDGF-800 | 0.6 | 800 | ≤190 | ≤72 | 2.2*2 | 21000 | 5-18
SDGF-800 | 0.8 | 800 | ≤260 | ≤95 | 2.2*2 | 30000 | 5-18

特性 / 技術仕様

• シリーズ名：SDGFシリーズ
• 用途：微細な鉄粉および弱磁性酸化鉄の乾式除去と精製。非金属鉱物および化学、プラスチック、製薬業界に適用
• 磁性マトリクス：流動性の悪い材料用の振動装置、耐食性磁性材料、粒度に応じたマトリクス
• 自動化と信頼性：連続安定運転を想定した高い自動化設計
• 利用可能なモデルと主要仕様：SDGF-250（φ250 mm、モーター0.37*2 kW、重量2000/3600/6000 kg、処理能力1–3 t/h）；SDGF-430（φ430 mm、モーター0.8*2 kW、重量4500/8500/14000 kg、処理能力2–6 t/h）；SDGF-600（φ600 mm、モーター1.1*2 kW、重量9500/14000/20000 kg、処理能力3–12 t/h）；SDGF-800（φ800 mm、モーター2.2*2 kW、重量14500/21000/30000 kg、処理能力5–18 t/h）。
