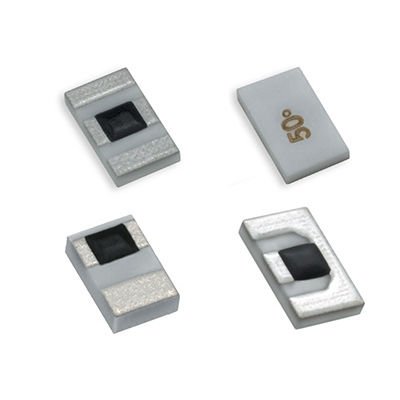

厚膜抵抗器
幅広板SMD電子機器用

厚膜抵抗器
厚膜抵抗器
お気に入りに追加する
商品比較に追加する


特徴

技術
厚膜
電気的特性
幅広板
設置
SMD
応用
電子機器用
抵抗性

最少: 10 Ohm

最大: 500 Ohm

出力(W)

最少: 0.05 W

最大: 20 W

詳細

CXHシリーズの表面実装チップ抵抗器および終端抵抗器は、スミス・インターコネクトの特許取得済みアウトリガー抵抗器技術を採用しており、ブロードバンド性能を損なうことなく従来の抵抗器よりも優れた電力処理を実現しています。特許取得済みの設計による電力増加により、余分な熱経路を介して大幅に多くの電力を散逸させることができます(従来の表面実装ソリューションと比較して約50%増)。 特徴とメリット CXHシリーズは特許取得済みのレイアウトを採用しており、広帯域性能を損なうことなく、従来のフリップチャート抵抗器よりも優れたパワーハンドリングを実現しています。これにより、CXHシリーズは、特に宇宙・防衛市場での幅広いRFアプリケーションに適しています。この製品は表面実装(SMT)アプリケーション向けに設計されており、堅牢な厚膜および薄膜プロセス技術を用いて製造されています。 特許取得済みの設計(US 8,994,490)では、チップ側面に半田付け可能なアウトリガーパッドが追加されており、従来の表面実装ソリューションよりも約50%多くの余分な熱経路を介して大幅に多くの電力を散逸させることができます。 CXHシリーズは鉛フリー、RoHS指令に準拠しており、大量のピックアンドプレース用途向けにテープとリールのパッケージで提供されています。

---

カタログ

この商品のカタログはありません。
