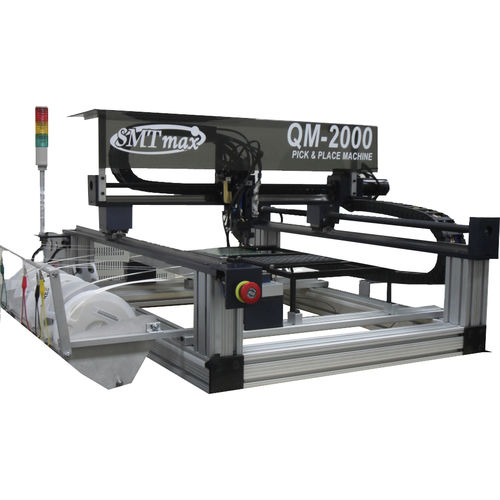

SMTピックアンドプレース装置 QM2000

自動光線位置合わせシステム付き

オートマチックピックアンドプレースマシン - Y方向のサーボモーターを2個から1個に変更することで、ミスアライメントの問題を解決。 - 2000～3000個/時（パーツ・パー・アワー）を想定 - 36" x 21 "の作業エリア（QM2000 - 0402規格の配置(小型部品用にアップグレード) - IC（SOP、QFP、BGA）用のコンピュータビジョン自動センタリングシステム、および小型部品のより良い配置、ソフトウェアフライビジョンセンタリング、付属 - 完全にプログラム可能なデジタルZ軸とシータ回転角 - XおよびY軸 0.0005インチの分解能、0.001インチの位置決め、0.045°の回転分解能 - QM2000の標準的なフィーダー容量である80個のフィーダーを搭載 - 広く普及し、入手が容易なフィーダーを使用 - フィデューシャル認識によるプリント基板の自動位置補正機能を搭載 - プレース後の自動ビジョン検査 - CADファイル変換機能 - 選択式ハンダ付け機能を搭載（オプションでホットエアガン装着用アダプターを用意 - 12ヶ月間の工場出荷時保証（部品・サービス - 使いやすいグラフィックソフトで素早くプログラミングが可能。プログラミングは、ティーチング用ビデオカメラ、画面上のガーバーファイル、またはCADファイルで行うことができます。 - AC110V 60Hz、またはAC220V 50Hz、750Wの電源 - 60psiのショップエアが必要 - QM2000 180ポンド（正味重量 - 幅38インチ×奥行き40インチ×高さ21インチ - 米国で製造 - マシンのカスタマイズも可能 オプションとフィーダー - Windows XPコンピュータ - 追加のアップルッキングカメラ（コンピュータビジョン用のビデオカメラは固定レンズのみ使用可能です。最適な結果を得るためには、小さな部品と大きな部品で異なるカメラを使用する必要があります。また、フィーダーの近くに複数のカメラを設置することで、作業速度を向上させることができます。)
