電源暖房

再処理プロセス熱処理暖房用

概要
Soparaは、防衛、エネルギー、原子力分野の産業向けに、重要で要求の厳しい熱処理用途に対応する認証済みの赤外線加熱ソリューションを提供します。これらのソリューションは、核反応炉、潜水艦の船体、防衛用構造物など、故障が許されない環境での使用を想定して設計されています。数ヶ月にわたる連続加熱、長期的なトレーサビリティ、作業員の安全性を重視しています。

課題
プロセスの安全性：世界でも最も厳しい仕様；絶対的な継続性：熱的連続性が絶対要件となる場合がある；作業員の安全性：自立式赤外線により高所作業を削減；トレーサビリティ：非常に長い産業サイクルに適合する期間でのサイクルおよびパラメータの記録。

Soparaの対応

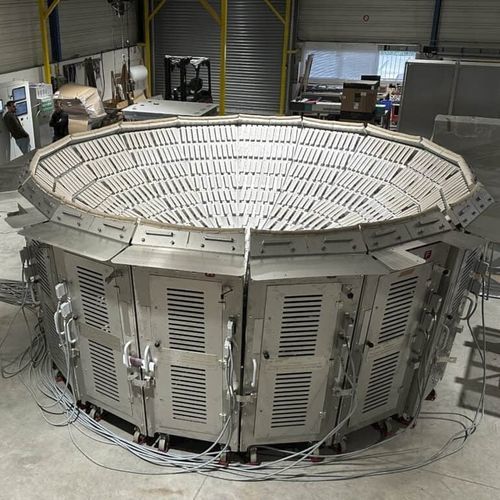

対象ワークに非接触で設置する自立式赤外線システム。短時間で設置でき、連続・冗長・履歴記録された加熱を実現します。プロジェクトアプローチとしてAMDEC（FMEA）および有限要素法による熱シミュレーションを行い、エミッタ配置を検証して製造前に設計のリスクを低減します。

主な機能と利点

• 非接触、自立式システム：直径4～6 mのワークに対して典型的に1日未満で設置可能。
• 冗長アーキテクチャ：最大800台のエミッタと120の独立ゾーン、エミッタごとの個別配線、ゾーンを停止せずに故障エミッタを絶縁可能。
• 制御とトレーサビリティ：プログラム可能なサイクル（立ち上げ、保持、冷却）、PLCとは独立した記録装置への連続記録、サイクル中および後の履歴参照。
• マルチゾーン制御：自動マルチゾーン制御、ゾーンあたり最大3点の測定。
• AMDEC・熱シミュレーション：故障モード解析と設置前の3D熱シミュレーションによる設計リスク低減。
• エネルギー性能：用途により異なるが、炎バーナーと比較して消費が概ね4～5分の1に低減。

典型的な用途

• リアクタ容器や大構造物の予熱および溶接材料供給。
• 大構造物の垂直溶接（高さ5～6 m）における熱膨張の補償。
• 数ヶ月に及ぶサイクル中の大型ワーク（4～6 m、50～120トン）の連続加熱。
• 回転部品の加熱および回転部品におけるガスバーナーの代替。
• 配管や小径部の熱処理、自動溶接セルやロボットとの統合。

性能実績
報告された産業事例：顧客目標が±30 °Cであったサイクルにおいて300 °C ± 10 °Cを維持した事例；複数の形状に対する自立構成での展開；設置時間と高所作業リスクの大幅な削減。

仕様 / 技術特性

• タイプ：自立式、非接触の赤外線システム。
• 設置時間：直径4～6 mのワークで< 1日（構成による）。
• 対応ワーク：直径4～6 m、典型質量50～120トンを想定；プロジェクトによりより大きな形状にも適応可能。
• エミッタ：インストールあたり最大800台（産業事例）。
• ゾーン：例として120の独立ゾーン；エミッタごとの個別配線。
• 観測精度：産業事例で300 °C ± 10 °C（顧客目標 ± 30 °C）。
• 制御・計測：ゾーンあたり最大3点の計測；PLCとは独立した連続記録；立ち上げ/保持/冷却のプログラム可能なサイクル。
• 冗長性：制御盤側から単一故障エミッタを絶縁し、要求に応じた自動切替。
• プロジェクトの安全性・品質：各プロジェクトでのAMDEC（FMEA）解析；設置前の有限要素法による熱シミュレーションで検証。
• エネルギー性能：用途により異なるが、IR消費は炎バーナー比で通常4～5分の1。
• 耐用期間・トレーサビリティ：長期要件に対応する履歴管理設計（数十年単位／長期産業サイクルでのトレーサビリティ）。
