チャンバー炉

再加熱用予熱赤外線

概要
航空宇宙用途向けに設計された産業用炉ソリューションで、応答の速い中波赤外線加熱による高い空間均一性で熱可塑性複合材料の工業化を加速します。複雑な3D部品、厚み変化、より高い生産性を対象とし、再現性、プロセス安全性、完全なトレーサビリティを確保します。

航空宇宙における熱の課題

• 高精度：部品各部位を均一に短時間で高温加熱する必要があります。
• 複雑さと適応性：3D形状、可変厚み、複合材スタックに対応するため継続的に適応するプロセスが必要です。
• 生産速度の向上：熱可塑性材料への移行では品質を損なわずにサイクル短縮が求められます。
• 安全性とトレーサビリティ：各サイクルは厳格な品質要件を満たすために管理・記録・再現可能でなければなりません。

Soparaの熱応答 & ソリューション
Soparaは、応答性の高い中波赤外線エミッタ、高密度マルチゾーン加熱体、インテリジェントな制御キャビネットを組み合わせた統合的な熱アプローチを提供します。重要な航空宇宙材料と生産速度で検証され、精度、均一性、再現性を実現します。

熱性能（ハイライト）

• Carbon-PEEK の加熱 最大450°C。
• 450°Cで ±10°C の均一性を検証；±5°C を目標に開発中。
• 検証済みプロセスでサイクル時間を約20分から5–10分に短縮。
• 熱勾配およびドリフトの低減。
• 従来技術に対し最大4倍の生産性向上。

中波赤外線：直接エネルギー伝達
材料による直接吸収により、より高速で安定した再現性のあるサイクルを実現。利点：

• 高温に適した低慣性の中波赤外線。
• 材料による直接吸収（非効率な空気加熱の排除）。
• 所要の均一性と相容れない冷却用気流の排除。
• 局所的で高速なエネルギー伝達により、一部の従来システムに比べ1部品当たりのエネルギーを約4倍削減。

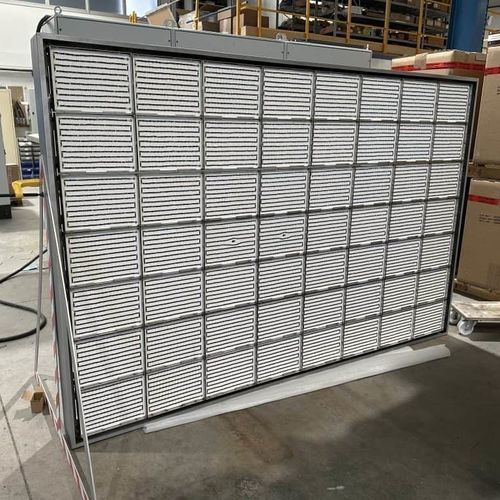

高性能加熱体 — IRM HP Aero V5™
熱のピクセル化、コールドゾーンの排除、複雑な3D熱可塑性プレフォームへの適応を組み合わせた特許取得済みの赤外線加熱アーキテクチャ。主な特徴：

• IRM HP Aero V5™：特許取得済みの高性能ソリューション。
• 周辺のコールドゾーンを排除し、100%の使用可能面積。
• 高密度加熱体の小型化（最大132ゾーン/m²）。
• 複雑な3Dプレフォームへの適応（長尺部品、厚み変動）。
• 局所的高解像度加熱を可能にする小型加熱パネル（約0.7 m²）。

インテリジェント制御 — ThermalCore™ キャビネット
リアルタイムのマルチゾーン制御と監視により、精密な出力制御、トレーサビリティ、即時のドリフト/故障検出を実現。ハイライト：

• 最大200個の独立ゾーンの同時制御。
• 動的出力制御とリアルタイム監視インターフェース（制御ループ）。
• 故障の自動検出は約10秒。
• 各部品の温度曲線記録による完全なネイティブトレーサビリティ。

航空宇宙向けアプリケーション
以下を含む幅広い航空宇宙用途に対応する加熱・成形ソリューション：

• 熱可塑性シート（Organosheet）— 加熱とプレフォーミング。
• 2Dから3Dへの移行 — 組立済みや溶接プレフォームの再加熱と圧力による締め付けを伴う加熱。
• プレス前の熱硬化性複合材パーツの赤外線予熱（約60–70°C）。
• 補助工程としての塗装・樹脂の修正。
• 熱可塑性ミラ−溶接 — 表面の迅速な加熱と即時組立による溶接形成。

産業上の実績 & 導入事例
Soparaは、3D熱可塑性複合材料で年間最大30万部品の工業化、IRM HP Aero V5™の世界導入、高温での熱均一性の検証やエネルギー削減の実績などを有する航空宇宙向け生産ラインでの導入を報告しています。プロジェクトはパイロットから完全な工業化まで、監査、試験、段階的検証を伴います。

信頼性 & 展開
OEMや専門ラボとの協業、段階的手法（監査、試験、パイロット、工業化、トレーニング、予知保全）。主要な製造業者や装置サプライヤーへの導入実績があり、複数年にわたるR&Dと特許技術に基づいています。

技術仕様

• 最大材料加熱温度：最大450°C（例：Carbon-PEEK）。
• 熱均一性：450°Cで ±10°C 検証、目標は ±5°C。
• 典型的なサイクル時間：用途により約20分から5–10分に短縮。
• 生産率向上：レガシー技術比で最大4×；一部ラインでは約3分ごとに1部品の処理が可能。
• 熱のピクセル化：最大132ゾーン/m²（高密度マルチゾーン加熱体）。
• 制御能力：最大200の独立制御ゾーン（ThermalCore™）。
• 加熱パネルのフットプリント：約0.7 m²の小型パネル。
• エネルギー効率：直接IR伝達により1部品当たりのエネルギーを削減（監査ではレガシー比で最大約4×の削減を報告）。
