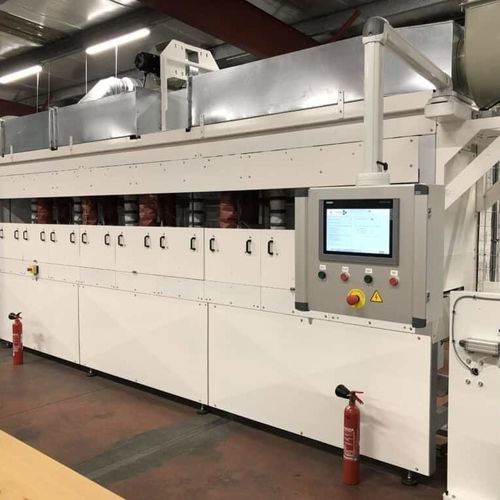

ベルトコンベヤー炉

乾燥硬化焼結

概要
Soparaは、連続工程（巻取式）での技術繊維の熱処理向けに赤外線（IR）加熱ソリューションを提供します：予備乾燥、塗工乾燥、重合、ゲル化、焼結など。カーボン、ガラス、アラミド、亜麻、不織布、PTFE、溶剤系／水系塗工などの脆弱または複雑な材料を高速で制御し、溶剤安全性と省エネルギー性を両立する設計です。

能力と利点

• 数秒での処理：高速度ラインでのPVCゲル化は6～7秒。
• 高い出力密度：最大350 kW/m²。
• IR炉の全体効率：通常40～60%（特定プロセスで最大約70%）対対流炉の15～25%。
• 処理時間は熱風炉と比べて5～10倍短縮。
• 大型ガス炉をコンパクトな電気IR炉で置換可能（顧客事例で消費電力が約7分の1になる例あり）。
• 波長選択：短波IR（深部加熱）、中波IR（非常に速い表面加熱）、またはIRC+IRMの組合せを材料・目的に応じて選択。
• システム構成と制御：空間/時間の出力変調、マルチゾーンキャビネット、統合排気、ゾーンごとの制御。

溶剤安全性と気流

• IRは空気より製品を優先的に加熱するため、大量の排気を行っても熱効率を損なわない。
• 多くのプロセスでATEX外運転が可能となるよう、溶剤濃度を下側爆発限界の1/4未満に維持。
• 高精度な空気制御：製品表面の凝縮なし、非常に短い空気更新（例：コンパクト炉で約2秒毎に更新）。

産業用途

• PVCゲル化（床材、発泡PVC）。
• グレイニング・カレンダリング（自動車、家具、海洋）－表面加熱とロール接触による処理。
• 塗工の乾燥（インク、接着剤、ラテックス、ワニス）－印刷、濾過、技術包装向け。
• 複合材料のプレプレグ・重合（航空宇宙、防衛、スポーツ、エネルギー）。
• PTFE被覆の一工程乾燥・焼結。
• ラミネートや複合材のための接着剤/樹脂の熱活性化。
• ガス炉を電気IR炉に置換することでプロセスの脱炭素化。

導入事例と経験（抜粋）

• PVCゲル化：IRC+IRM混合炉 2.5 m、700 kW設置、製品処理6–7秒、浸透深さ>1 mm。
• ゲル化ラインの脱炭素化：40 mのガス炉を置換した7 mの電気IR炉（700 kW設置、従来は2,500 kWガス＋換気）、生産停止なしで導入、消費電力が約7分の1に低減。
• ATEX外での溶剤乾燥：短波IR炉が最大200 L/hの溶剤を処理し、濃度を常時下側爆発限界の1/4以下に保持；類似設備で10年以上無事故稼働。

方法論と支援
Soparaは構造化されたプロジェクト手法を採用：プロセス監査、試験室・パイロット試験（25年で1,000回超の試験実績）、実装、研修、予知保全。ThermalCore™キャビネット設計とTHERM-IQ™制御によるゾーン別動的制御を提供。

仕様 / 技術データ

• 出力密度：最大350 kW/m²（プロセス依存）。
• 処理時間：高速度のPVCゲル化で典型的に6–10秒（例：>20 m/min）。
• IR炉の全体効率：通常40–60%（一部プロセスで最大約70%）対対流の15–25%。
• 溶剤安全：ATEX外運転のため濃度を下側爆発限界の25%未満に維持。
• 気流：コンパクト炉で約2秒毎の空気更新が可能。
• 設置電力（参考顧客例）：コンパクト/中型炉で約700 kW。
• ガス炉代替：40 mのガスラインを7 mのIR炉に置換し、約×7の省エネと設置面積削減の事例あり。
• 利用可能技術：短波IR（深部加熱50–100 μm）、中波IR（表面加熱5–10 μm、高効率）、必要に応じてIRC+IRM混合。
• 制御・監視：高速出力変調（応答1–10 s）、リアルタイム放射温度計測、脆弱繊維向け両面加熱による均一性。
• 手法と認証：実用化前の体系的試験；ISO 9001 記載。
