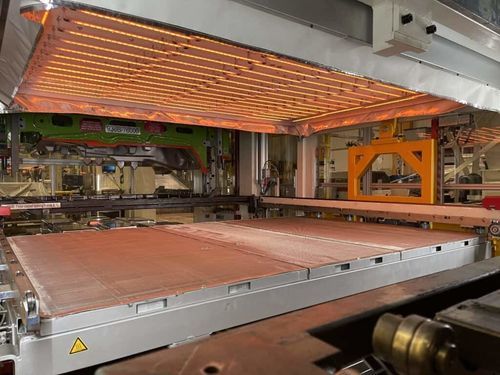

カテナリー炉

トンネル型乾燥硬化

概要
塗装の乾燥、サーモコンプレッション／繊維処理、複合材料の処理、成形／プラスチック化を目的とした自動車向け工業用赤外線炉および放射加熱システム。カスタム設計、工場での組立・試験実施、ISO 9001 認証あり。

主な利点

• 生産性とサイクル：サイクル時間の短縮（例：60 秒サイクルで 10 秒短縮 → 生産性 +20%）。
• エネルギー制御：低慣性赤外線は加熱時のみ消費（アプリケーションにより測定上 30–50% の節約；部品当たり消費量はしばしば半分に）。
• 不良低減：マルチゾーン制御と両面加熱により、焼け、変形、過熱を防止。
• 柔軟性と汎用性：再構成なしで多種の部品を処理可能なライン設計。

採用技術とソリューション

• RadiantLine™ エミッタおよび用途に応じた各種 IR エミッタ（短波 IR、中波 IR、長波 IR）。
• 両面加熱によりサイクル時間を大幅に短縮（繊維やパネルでサイクルあたり 10–20 秒の短縮）。
• マルチゾーン制御（出力制御ではなく温度制御）：パネル当たり最大 50 の独立ゾーン、両面放射温度計測、サイクルの履歴保存。
• 中央制御用 ThermalCore™ 制御盤：ライン速度との同期、製品レシピの記憶。
• ワイヤメッシュやステンレス生地などの機械的保護・ろ過ソリューションにより汚れを抑え、エミッタ寿命を延長。
• 塗装、組立、スポット補修、サーモコンプレッション、複合材向けの炉・トンネル（可動半アーチ、天吊り台車含む）。
• 予知保全：監視、履歴保存、ドリフト検出のための ThermalCloud™ プラットフォーム。

産業用途の例

• 塗装のタッチアップと硬化（硬化トンネル、半アーチ、天吊り台車）。
• プラスチック部品の塗装（70–80 °C の制御硬化、1°C 単位での制御）。
• カーペットや防音材のサーモコンプレッション（両面加熱によりサイクル時間を約 1/3 に短縮）。
• 天然繊維、ガラス繊維、ポリプロピレン製パネルのサーモコンプレッションおよび成形（35–40 秒のサイクル）。
• フィラメント巻取時の加熱および巻取後硬化（H₂ タンク）、鋼製インサートの接着、バッテリートレイの機能化（温風に比べサイクルを 5 倍短縮）。

プロジェクトアプローチと導入

• 既存ラインの熱監査、実条件でのインテグレーター／メーカーでの試験、パイロットフェーズと量産化。
• 出荷前の工場組立および電気試験、モジュール毎のテスト、炉を分解せず前面からの保守。
• 顧客事例：部品当たりの消費削減、生産性向上、不良低減、マルチサイト展開。

仕様 / 技術特性

• 短波 IR の応答性：応答時間 1～5 秒（慣性の大きいソリューションは約 300 秒）。
• 短波 IR の効率：通常 80–90%（文脈により中波クォーツ IR は 50–60%）。
• エネルギー消費：測定上 30–50% の節約；アプリケーションによっては部品当たりの消費がしばしば半分に。
• 両面加熱：面ごとに出力を変えられ、同時両面放射温度測定が可能。
• マルチゾーン制御：パネルあたり最大 50 の独立ゾーン；異常検出のため直近 20–30 サイクルを記録。
• 案件で示された出力構成：中波高出力 IR 2×65 kW/m²（初期要件）、短波 IR 代替 2×40 kW/m²（試験では約 60% の設定で運転）。
• 制御例パネル寸法：2.5 m × 1.8 m を 50 ゾーンに分割した例。
• 典型的な硬化温度（プラスチック塗料）：70–80 °C の窓。
• 典型サイクル：サーモコンプレッション 35–40 秒；試験で確認された歩留まり改善（例：温風置換でサイクルが 5 倍短縮された事例）。
• 保護と堅牢性：ワイヤメッシュ＋ステンレス布により下部パネルの堆積物を約 95% 減少、保守間隔延長（例：使用条件により 6 か月）。
• 認証と品質：産業基準に準拠したソリューション、工場での組立と試験、ISO 9001 認証あり。
