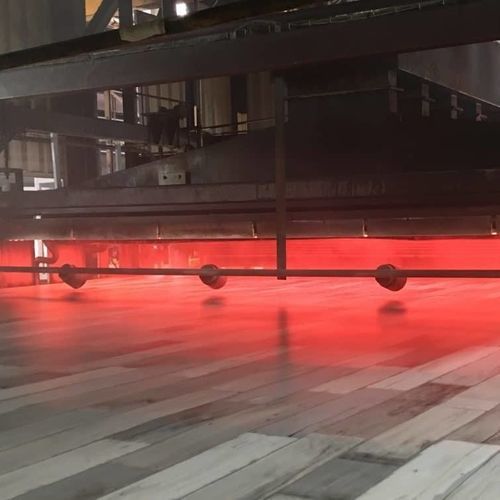

トンネル型炉

ベルトコンベヤーパススルー乾燥

概要
Sopara は、床材、石膏ボード、外装材、キッチン扉、装飾部材などのインテリア・建築資材メーカー向けに赤外線熱処理プロセスおよび完成品のオーブン／トンネルを提供します。技術は短波・中波・混合IRおよび連続通過ライン向けのコンパクトな電気式オーブンを含み、目的は生産性最適化、エネルギー削減、プロセスの脱炭素化支援です。

解決する熱的課題

• 産業規模の高い処理能力とスループット：>20 m/min のラインで毎日キロメートル単位の製品を生産する環境では、スループット低下が収益に直結します。
• 表面品質の管理：木目／石目／革調などの表面効果は温度制御が非常に重要で、逸脱は歩留まり低下を招きます。
• ガスプロセスの脱炭素化：長尺ガス炉をコンパクトな電気IRで置換しつつ、工程性能を維持する必要があります。
• 小さな設置スペースでの生産性向上：ライン入口に1–2 m の短波モジュールを追加して大規模改造なしに10–20% の向上を狙えます。

Sopara の熱ソリューション
Sopara はカスタム赤外線オーブン、短波／中波混合、ハイパフォーマンス中波エミッタ、ガスライン代替用のコンパクト電気オーブンを提供します。主要製品群：RadiantLine™ エミッタ、ThermalCore™ 制御、ThermalWorks™ オーブン & トンネル。ラボ試験、パイロット、量産化支援による移行の確実化を行います。

波長とプロセスの工夫
短波IRは直接浸透を提供（透過性製品に適し、>1 mm の浸透を得る場合もあります）。中波IRは表面加熱（ミクロンオーダーの浸透）で、エンボスやカレンダ加工で基層を変形させず仕上げを行います。Sopara は製品の工程変化に合わせて波長を選択・混合し、ゲル化・エンボス・表面仕上げを最適化します。

適用例（インテリア・建築分野）

• PVC 床材のゲル化 — 連続通過でプラスチゾルの芯部を加熱し、6–10 秒程度でゲル化を誘起。
• PVC のエンボス・カレンダ処理 — 表面加熱で木目／石目／革調を形成し、下層を軟化させない。
• 外装パネル・瓦・ドアパネルの塗装乾燥・硬化 — 20–25 m/min の連続ラインで処理。
• キッチン・家具塗装 — 可変形状に対応するマルチゾーン制御で硬化処理。
• ターポリン・ブラインド・スクリーンの塗工 — 均一で滑らかな乾燥・硬化。
• 石膏ボードの予備乾燥 — ライン入口の短波モジュールで予乾を加速し生産性を向上。

主な利点と性能

• 開発品のPVCで ~6–7 秒、>20 m/min における完全ゲル化。
• オーブン効率は通常 40–60%（同等の対流方式 15–25% と比較）。
• 代替例：7 m の電気オーブンが 40 m のガスオーブンを置換し、消費は約 7–8 倍低下。
• ライン入口に 1–2 m の短波モジュール導入で 10–20% の生産性向上を目標に可能。
• 一部プロセスでは石英管比で >40% のエネルギー削減を伴うエミッタ交換事例あり。

事例 / 参考（概要）

• PVC 床材（量産・革新）：主要メーカー向け供給事例。6–7 秒で完全ゲル化、>20 m/min、オーブン効率 40–60%、熱風炉比で生産性 ×5。
• 工場の脱炭素化：R&D 後に 7 m 電気炉が 40 m ガス炉を置換（例：電気 400–450 kW vs ガス 2,500 kW）、最適化により 100% ゲル化。
• エミッタ交換による省エネ：波形リボン型 HP 中波エミッタが石英管を置換し、出力例 400 → 250 kW（約 40% 節電）。

よくある質問（選抜）

• 赤外線オーブンはPVCゲル化ラインのガス炉を置換できますか？はい — ラボ試験と段階的な適格性確認の後、Sopara は産業置換事例を報告しています（例：7 m 電気炉が 40 m ガス炉を置換）。
• PVCゲル化に最適なIR技術は？従来は中波が多かったが、透過性発泡PVCには短波または短波+中波の組合せが最も効率的です。
• 既存ラインの生産性向上は可能ですか？はい — ライン入口の短波モジュールで 10–20% の向上が期待できます。
• 石英管を置換するとどのような利得がありますか？波形リボン型 HP 中波エミッタは石英比で 80–90% の効率を示し、一部で消費を >40% 削減します。
• 提供されるサポートは？監査、ラボ試験、パイロット、量産導入、オペレータ教育、予知保全。

技術仕様

• 製品群 / 商標名：ThermalWorks™ Infrared Ovens、RadiantLine™ Emitters、ThermalCore™ Control Intelligence。
• 典型的なオーブン長：例 2.5 m（短波+中波プロトタイプ）、7 m 電気（脱炭素化事例）；最大 40 m のガス炉置換事例あり。
• 設置電力例：2.5 m 組合せ（SW+MW）で 700 kW（設置面積 約 8–9 m²）。
• 処理時間：開発品のゲル化 約 6–7 秒；その他工程 6–10 秒。
• ライン速度：ゲル化で >20 m/min、塗装ライン 20–25 m/min；一部では 60–100 m/min まで報告。
• エネルギー / 効率：オーブン効率 40–60%（対流 15–25% と比較）；波形リボン型 HP 中波エミッタ効率 80–90%（石英比）。
• 浸透特性：短波 >1 mm、� 中波は表面加熱（数 µm）で下層を変形させない。
• モジュール性：短波モジュールはライン入口の 1–2 m に収められる設計で、予備乾燥を促進しスループットを向上。
• 産業的方法論：監査 → ラボ試験 → パイロット → 量産化 → 教育 → 予知保全；ISO 9001 参照。
