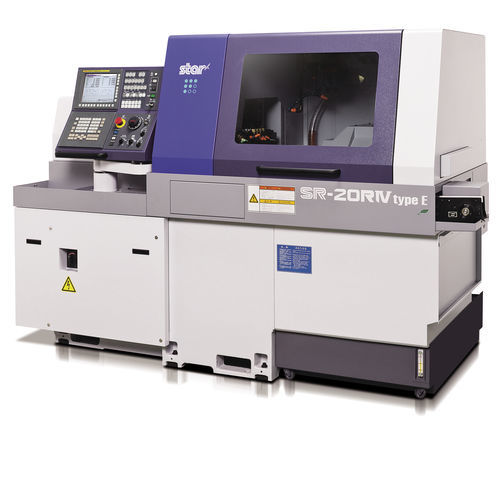

CNCスイス旋盤 SR-20RⅣ type E多軸4ツール27ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- スピンドル数
- 多軸
- ツールステーション数
- 4ツール, 27ツール
- 応用
- バー加工用, 長型部品用, 小部品製造, 小型部品用, 複雑なワーク用
- 性能
- 高精度
- 複合機能
- 穿孔, ミリング, ネジ立て
- 直径
20 mm
(0.79 in)- 回転速度
8,000 rpm, 10,000 rpm
(50,265.482 rad.min-1, 62,831.853 rad.min-1)- 最大切断長
30 mm
(1 in)- 定格出力
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 全長
2,334 mm
(92 in)- 全幅
1,200 mm
(47 in)- 全高
1,700 mm
(67 in)- 重量
2,600 kg
(5,732 lb)
詳細
概要
スイス式のCNC滑りヘッド旋盤で、小径部品の複合多軸旋盤・フライス加工に対応。G.B./N.G.B.切替機能とバックワーキングユニットにより、長物・短物の両方の加工が可能。B軸回転工具はNCプログラムで任意角度にインデックス可能で、同時4軸制御を実現します。
主な特長
工具配置
技術仕様
バックワーキング装置
タグ
スイス式のCNC滑りヘッド旋盤で、小径部品の複合多軸旋盤・フライス加工に対応。G.B./N.G.B.切替機能とバックワーキングユニットにより、長物・短物の両方の加工が可能。B軸回転工具はNCプログラムで任意角度にインデックス可能で、同時4軸制御を実現します。
主な特長
- 27ポジションの工具ステーションを最大41工具まで構成可能。
- B軸制御の回転工具ユニットにより、同時4軸加工とNCインデックスが可能。
- G.B./N.G.B.切替により、ワーク長に応じた最適な加工方式を選択可能。
- 8スピンドルのバックワーキングユニットおよび副主軸による背面加工対応。
- 動力工具は最大回転数8,000 min⁻¹、駆動モータ2.2 kW。
- 工場導入向けのコンパクトな設置寸法。
工具配置
- 前面の旋削・加工工具：旋削工具7本、前面固定加工工具4本、背面固定加工工具4本。
- 動力工具：3工具、カートリッジ式2ポジション、B軸動力工具：1ポジション（前3本＋後3本）。
- バックワーキング：8工具、固定工具および動力工具はそれぞれ最大8本まで構成可能。
技術仕様
- 型式：SR-20RⅣ type E
- メーカー / ブランド：STAR MICRONICS
- 最大加工外径：⌀20 mm (25/32 in)
- 主軸台最大ストローク（標準）：205 mm (8 in)
- N.G.B.容量：バー径×2.5（最大50 mm）
- 主軸回転速度：最大10,000 min⁻¹；主軸モータ：2.2 kW（連続）／3.7 kW（10分／25%ED）
- 動力工具スピンドル回転数：最大8,000 min⁻¹；駆動モータ：2.2 kW
- 早送り速度：35 m/min（X1,Y1,Z1,X2,Z2）、15 m/min（Y2）
- 外形寸法（W×D×H）：2,334 × 1,200 × 1,700 mm；重量：2,600 kg；消費電力：4.7 KVA
バックワーキング装置
- 最大把持外径：⌀20 mm；前方排出最大長さ：80 mm；ワーク突出最大長さ：30 mm。
- 8スピンドルバックワーキングユニット：工具数8本；穴あけ能力（固定工具）：⌀12 mm；（動力工具）：⌀6 mm。
- タップ能力：固定工具 M10 × P1.5；動力工具 M5 × P0.8。
- 副主軸：C軸制御によるインデックス、最高回転数10,000 min⁻¹、モータ2.2 kW（連続）／3.7 kW（10分／25%ED）。
タグ
- B軸制御
- GB／NGB切替
