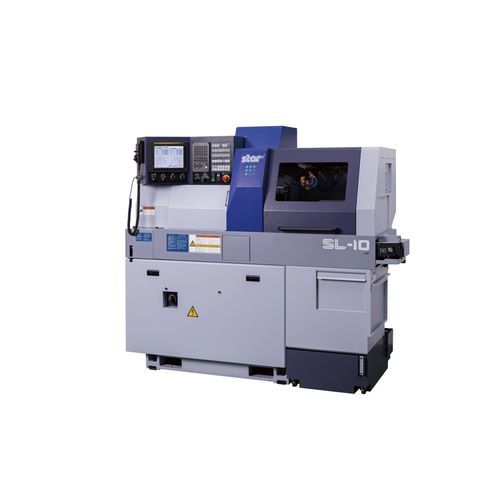

CNCスイス旋盤 SL-7/10

多軸4ツール小部品製造

概要
STAR MICRONICS製の高仕様・コンパクトな滑頭式CNC旋盤。最大加工径ø10 mmの精密小径部品加工に適し、前面および背面の同時加工や高速度の多工程生産に最適化されています。

特長

• 正面加工用のギャング型工具台に、カートリッジ式5スピンドル横穴加工ユニットを搭載。4箇所のカートリッジ位置で多様な工具ユニットを装着でき、正面加工の工程を拡張できます。
• 背面加工用のY2軸制御対応6スピンドルユニットは3列配置で、最大4台の動力工具ユニットを装着可能。前後工程の分担・並列化によりサイクルタイムを短縮します。
• 主軸・補助軸ともに高出力モーターを採用し、高回転での切削能力を向上。小径部品加工に適した余裕ある出力を実現します。

工具台
①
工具台
旋削工具 — 6本
正面固定工具 — 4本または6本
背面固定工具 — 4本または6本
動力工具 — 1本
カートリッジ位置 — 4 Pos.
②
背面加工工具 — 6本
固定工具 — 最大6本
動力工具 — 最大4本

仕様
最大加工径 — ø 10 mm (25/64 in)
最大主軸台移動量（固定G.B.） — 135 mm (5-5/16 in)
最大主軸台移動量（回転G.B.） — 105 mm (4-9/64 in)
R.M.G.B.ユニット — 75 mm (2-61/64 in)
旋削工具数 — 6本
スリーブホルダ（4軸型） 前:4本; 後:4本
スリーブホルダ（6軸型） 前:6本; 後:6本
最大穴あけ能力 — ø 6 mm (15/64 in)
最大タップ能力 — M5 x P0.8
動力アタッチメント：横フライス — 1本；カートリッジ式 — 4位置
動力工具最大穴あけ能力 — ø 5 mm (3/16 in)
動力工具最大タップ能力 — M4 x P0.7
回転工具回転数 — max. 12,000 min-1
動力工具駆動モータ — 1.0 kW (連続)/1.2 kW (5分/30%ED)
早送り速度 — 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
主軸分割角度 — C軸制御
主軸回転数（固定G.B.） — max. 18,000 min-1
主軸回転数（回転G.B.） — max. 15,000 min-1
主軸モータ — 3.7 kW (連続)/5.5 kW (10分/25%ED)
外形寸法（W×D×H） — 1,865 x 795 x 1,815 mm
重量 — 1,600 kg
消費電力 — 3.8 KVA

背面加工アタッチメント
最大チャック把持径 — ø 10 mm (25/64 in)
前方排出時の最大長さ — 70 mm (2-3/4 in)
最大ワーク突出長 — 20 mm (25/32 in)
6スピンドル背面ユニット — 工具数：6本
最大穴あけ能力（固定工具） — ø 6 mm (15/64 in)
最大穴あけ能力（動力アタッチメント） — ø 5 mm (3/16 in)
最大タップ能力（固定工具） — M5 x P0.8
最大タップ能力（動力アタッチメント） — M4 x P0.7
副主軸分割角度 — C軸制御
副主軸回転数 — max. 12,000 min-1
副主軸モータ — 0.55 kW (連続)/1.1 kW (15分/40%ED)

技術仕様

• 型式：SL-7/10
• メーカー：STAR MICRONICS CO.,LTD
• 最大加工径：ø 10 mm
• 最大穴あけ能力：ø 6 mm（固定） / ø 5 mm（動力）
• 最大タップ能力：M5 x P0.8（固定） / M4 x P0.7（動力）
• 主軸回転数：最大 18,000 min-1（固定G.B.）、15,000 min-1（回転G.B.）
• 主軸モータ：3.7 kW（連続） / 5.5 kW（10分/25%ED）
• 動力工具駆動モータ：1.0 kW（連続） / 1.2 kW（5分/30%ED）
• 早送り速度：35 m/min（X1,Y1,Z1,X2,Z2）；15 m/min（Y2）
• 外形寸法（W×D×H）：1,865 x 795 x 1,815 mm
• 重量：1,600 kg
• 電力容量：3.8 KVA
