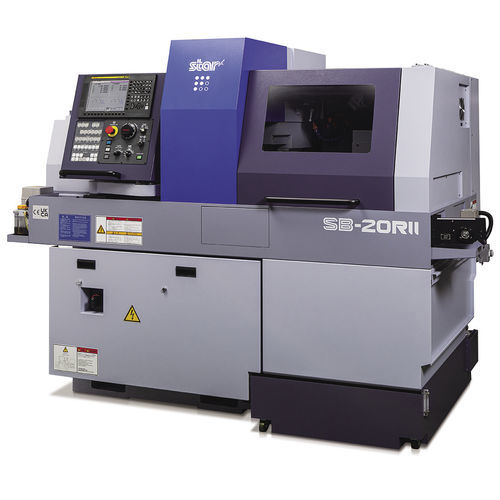

CNCスイス旋盤 SB-20RⅡ

ミリングネジ立て穿孔

概要
SB-20RⅡは、小径部品の精密バー旋盤加工向けに設計されたスイス型スライディングヘッド自動旋盤です。斜めのドブテイル（スワローテール）ガイド構造による高剛性とコンパクトな設計、柔軟な工具構成により、高速かつ多工程の量産加工に対応します。

主な特徴

• 工具台の剛性を高める斜めドブテイルスライド構造により加工安定性を向上。
• 主軸・副主軸とも最大10,000 min⁻¹に対応。副主軸は1.5/2.2 kWのモータを採用し出力を向上。
• 用途に応じて選べる2種類のNC仕様。

タグ

• RMGB
• 斜めドブテイルスライド構造
• GB/NGB切替

工具台
① | 旋削工具：5本（□16 mm）／6本（□12 mm） | 前端加工工具：4本または5本 | 駆動工具：2本 | カートリッジタイプ：3ポジション
② | 後端加工工具（固定／駆動）：最大4工具

仕様（表から抜粋）

• 最大加工径：ø 20 mm（OP：ø 25.4 mm）
• 主軸最大ストローク（G.B.型）：205 mm（MR25：196 mm）
• 主軸最大ストローク（N.G.B.型）：バー径 × 2.5（最大50 mm）
• 旋削工具数：6工具 □12 mm または 5工具 □16 mm
• スリーブホルダ：4工具（ø32×2、ø22×2）または5工具（ø22×5）
• 最大穴あけ能力：ø 12 mm／最大タップ能力：M10 × P1.5
• 駆動付属装置：横フライス 2工具、カートリッジ3ポジション、穴あけ最大ø 7 mm、タップ最大M6 × P1.0
• 早送り速度：35 m/min（X1, Y1, Z1, X2, Z2）
• 主軸／副主軸回転数：最大10,000 min⁻¹
• 主軸モータ：2.2 kW（連続）／3.7 kW（10分） 副主軸モータ：1.5 kW（連続）／2.2 kW（15分）
• 外形寸法（W×D×H）：2,070 × 1,095 × 1,775 mm — 質量：2,000 kg
• 消費電力：FANUC 4.2 kVA / MITSUBISHI 4.0 kVA

背面加工ユニット

• チャッキング最大径：ø 20 mm（OP：ø 25.4 mm）
• 前方排出時の最大長さ：105 mm
• ワーク突出最大長：30 mm
• 6スピンドル背面加工ユニット：工具数 4（固定／駆動）
• 最大穴あけ（固定）：ø 8 mm（OP：ø 10 mm） — 駆動付属：ø 6 mm
• 最大タップ（固定）：M6 × P1.0（OP：M8 × P1.25） — 駆動付属：M5 × P0.8
• 副主軸：C軸制御、最大10,000 min⁻¹；モータ 1.5 kW（連続）／2.2 kW（15分）

技術仕様

• 型式：SB-20RⅡ
• 最大加工径：ø 20 mm（OP ø 25.4 mm）
• 主軸回転数：最大10,000 min⁻¹ — モータ：2.2 kW（連続）／3.7 kW（10分）
• 副主軸回転数：最大10,000 min⁻¹ — モータ：1.5 kW（連続）／2.2 kW（15分）
• 早送り速度：35 m/min（X1, Y1, Z1, X2, Z2）
• 最大穴あけ（工具）：最大 ø 12 mm — 最大タップ：最大 M10 × P1.5
• 寸法：2,070 × 1,095 × 1,775 mm — 質量：2,000 kg
