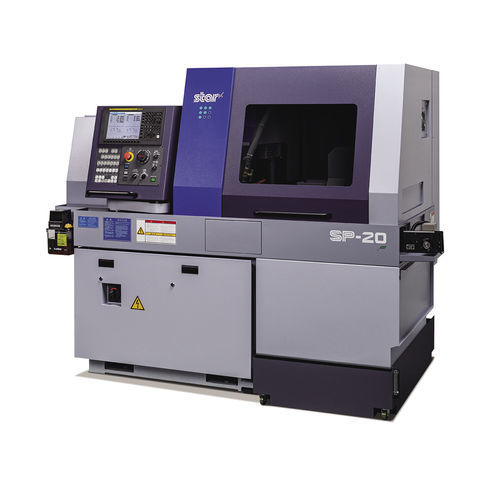

CNCスイス旋盤 SP-20/23多軸4ツール8ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- スピンドル数
- 多軸
- ツールステーション数
- 4ツール, 8ツール
- 複合機能
- 穿孔, ネジ立て
- 直径
23 mm, 25.4 mm
(0.91 in, 1 in)- 回転速度
10,000 rpm
(62,831.853 rad.min-1)- パーツの長さ
105 mm
(4 in)- 早送り速度X
35 m/min
- 早送り速度Z
35 m/s
(115 ft/s)- 定格出力
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 全長
2,100 mm
(83 in)- 全幅
1,200 mm
(47 in)- 全高
1,785 mm
(70 in)- 重量
2,250 kg
(4,960 lb)
詳細
概要
主な特長
工具台およびバックワーキング
バックワーキングユニット（性能）
仕様
用途
オプション / Tags
- 工具台をサポートするバー旋盤用のスライディングヘッド自動旋盤。穴あけ、タップ、バックワーキングを含む多工程サイクルが可能で、最大φ23mm（オプションφ25.4mm）まで対応します。
主な特長
- フロント側工具台の後部に配置された7主軸の横穴加工ユニット。5ポジションのカートリッジ装着が可能。
- 機械各所に配置された熱センサにより、熱変位補正を高精度で行い、安定した加工を実現。
- オーバーサイズ仕様によりφ25.4mmまでの加工が可能（オプション）。
- 電動工具およびカートリッジ式アタッチメントにより、穴あけ・ネジ立て・駆動工具加工の柔軟性を向上。
工具台およびバックワーキング
- 旋削工具：7または8ポジション。前端作業工具：4または5ポジション。後端作業工具：4または5ポジション。
- 電動工具：前側最大2工具。バックワーキングの電動アタッチメントは最大4工具。カートリッジタイプ：5ポジション。多主軸構成用のスリーブホルダオプションあり。
バックワーキングユニット（性能）
- 最大チャッキング径：ø23mm（29/32in）。OP：ø25.4mm（1in）。
- 前方排出の最大長さ：105mm（4-9/64in）。ワーク突出最大長さ：30mm（1-3/16in）。
- 6主軸のバックワーキングユニットで、電動アタッチメントは最大4工具まで対応。
- 電動アタッチメントの最大穴あけ能力：ø8mm（5/16in）。OP：10mm（25/64in）およびアタッチメントによりø6mm（15/64in）など。
- 最大タップ能力：固定工具 M6×P1.0（OP：M8×P1.25）；電動アタッチメント：M5×P0.8。
- サブスピンドル：C軸制御によるインデックス；回転数max.10,000 min-1（OP：max.8,000 min-1）；モータ 1.5 kW（連続）／2.2 kW（15分）。
仕様
- 型式：SP-20/23
- 最大加工径：ø23mm（29/32in）。OP：ø25.4mm（1in）。
- 主軸ストローク最大（標準）：205mm（8in）；MR25：196mm（7-15/16in）。
- R.M.G.B.ユニット：155mm（6-3/32in）。
- N.G.B.型：棒材径×2.5（最大50mm）（最大1-31/32in）。
- 旋削工具数：8工具 □12mm；または7工具 □16mm×3、□12mm×4。
- スリーブホルダ（4主軸型）：4工具（ø32×2、ø22×2）または5工具（ø22×5）。
- 最大穴あけ能力（標準）：ø12mm（1/2in）。OP：13mm（33/64in）。
- 最大タップ能力（標準）：M10 × P1.5（OP：M12 × P1.75）。
- 電動アタッチメント — 工具数：横穴加工 × 2工具 + カートリッジタイプ5ポジション。
- 電動の最大穴あけ能力：ø8mm（5/16in）。
- 電動の最大タップ能力：M6 × P1.0。
- 電動アタッチメント回転数：max.8,000 min-1。
- 早送り速度：35 m/min（X1, Y1, Z1, X2, Z2）。
- 主軸：C軸制御；回転数max.10,000 min-1（OP：max.8,000 min-1）；モータ 2.2 kW（連続）／3.7 kW（15分 / 60% ED）。
- 外形寸法（W × D × H）：2,100 × 1,200 × 1,785 mm；質量：2,250 kg；消費電力：5.5 kVA。
用途
- 小径精密旋削部品や、穴あけ・タップ・バックワーキングを含む多工程を1サイクルで行う高混合生産。
オプション / Tags
- RMGB
- GB/NGB switchover
