空気圧式スタッカートラック STP07-FAC01-WLC-Ex

手動式手押し型パレット用

概要

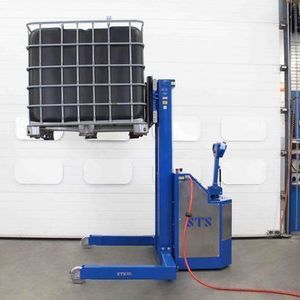

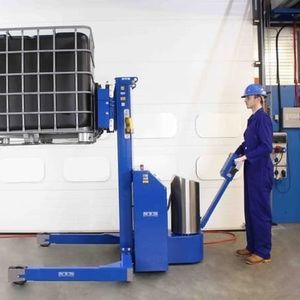

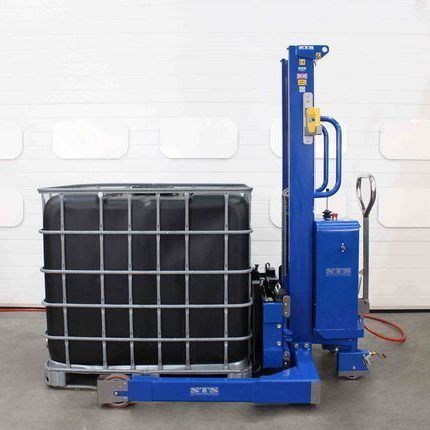

STP07-FAC01-WLC-Ex は、ゾーン対応の安全性と移動中のパレット・IBC の計量を統合した ATEX ストラドルスタッカーです。ガスおよび粉じんゾーンでの使用を想定し、取り扱い時点で重量を測定・移動・記録できる設計です。

型式
STP07-FAC01-WLC-Ex（ワイヤレスロードセルシステム付きの製品バリエーションを表示）

適合リフトシステム
リフト/降下はエア供給により作動します。緊急停止ボタンとブロッキングバルブによりエアラインが切断された場合でも荷重は保持され、エアライン再接続後に降下レバーを操作するまで荷重は移動しません。

ATEX / UKEX 認証
ガスおよび粉じんゾーン1および2に適合。電気的連続性と恒久的な接地経路を確保する設計。適用される指令および基準に準拠することを示す適合宣言を添付。

ステンレス鋼クラッドフォーク
フォークは 304 等級ステンレスで被覆され、運転中の熱衝撃リスクを排除します。フォーク幅は調整可能で、さまざまなサイズのパレットや IBC に対応します。

熱間圧延リフティングチャンネル
熱間圧延鋼チャネル製で、昇降中の安定性を確保します。各ユニットは荷重試験を受け、試験証明書と適合宣言を添付して出荷されます。

制御可能な後輪操舵
Ackermann 後輪操舵により、荷役時の精密な方向制御が可能です。標準ホイール: 前180 mm（固定）、後160 mm（舵付き）。後部パーキングブレーキは調整可能です。

ATEX ワイヤレスロードセル（秤オプション）
ワイヤレスロードセルは 2.4 GHz テレメトリで携帯表示器へデータを送信します。精度 ±1.25 kg、定格荷重 1300 kg（荷重中心 600 mm）。

オプション機能

• 電気油圧リフト（非ATEX用途向けの STE07 電気油圧バリアント）
• パワードライブシステム（長距離移動向けにバッテリおよび空気圧オプション）
• 機械統合や特注向けの脚寸法変更

仕様

• 定格荷重 (SWL): 1300 kg（荷重中心 600 mm）
• 機能: 動力式昇降、手動押引き
• 駆動: エア式 – 最小 400 L/min、最適 760 L/min @ 6 bar（13 mm フレキシブルエアホース）
• 操作: シリコーンブーツ付ボタン、緊急停止
• 昇降高さ: 1440 mm ±40 mm（フォーク頂部）
• フォーク: 長さ 1200 mm、304 ステンレスクラッド、幅調整可
• 構造: 軟鋼製、サンドブラスト、プライマー塗布、ポリエステル粉体塗装（RAL 5010）
• ガード: 耐静電気・耐衝撃ポリカーボネート
• 脚寸法: 内側跨幅 1250 mm、外側総幅 1500 mm
• 前輪: 固定ナイロンホイール 150 mm x2（ATEX）
• 後輪: 操舵ナイロンホイール 160 mm x2（ATEX）
• 騒音: <76 dBA
• ワイヤレス秤精度: ±1.25 kg、2.4 GHz テレメトリ
• ATEX / UKEX: ゾーン1 & 2 認証; 適合: CE / UKCA
