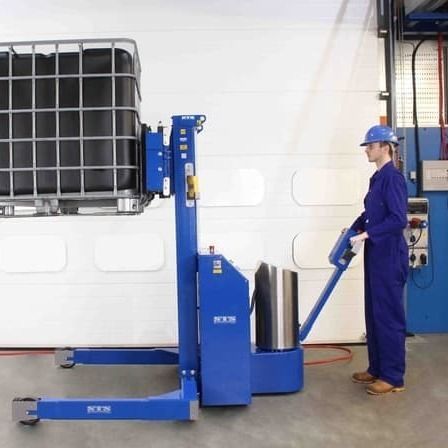

空気圧式スタッカートラック STP12-FAC01-HDLC-Ex

手押し型パレット用マテリアルハンドリング用

概要
型式 STP12-FAC01-HDLC-Ex の空気駆動式 ATEX スタッカー。定格揚程能力1300 kg。パレットおよびIBCの運用中に重量を記録するためのATEX対応内蔵計量システムを搭載しています。

駆動と操作

• エアモーター駆動の後輪駆動で、チラーによる制御で精密な旋回が可能です。
• チラー装着のツイストスロットル2基により前進/後退と微速制御が可能で、正確な位置決めを実現します。
• チラーの安全機能：自己復元型ガスラム、非常停止ボタン、歩行者警報ホーンを備えます。

ATEX / UKEX 計量システム

• フォークキャリッジに統合されたロードセルヘッドとシャーシ取付けのATEX認証ディスプレイによる車載計量。
• 計測例の精度：±1.25 kg。
• 危険なガス・粉じん区域での稼働中に重量を記録するよう設計されています。

ステンレス被覆フォーク

• フォークは304グレードのステンレスで被覆され、発火源のリスクを低減します。被覆は産業使用に適合しています。
• フォーク幅は調整可能で、異なるパレットや荷重に対応します。

構造

• 熱間圧延鋼プロファイル製のフレームおよび高品質のキャリッジベアリングを使用。
• 設計段階でFEA応力解析を実施し、荷重部品の強度を確認しています。
• 各ユニットには荷重試験証明書と適合宣言が付属します。

ATEX / UKEX 認証

• ガスゾーン1 & 2、粉じんゾーン21 & 22向けに構成・認証されており、製造時に電気的連続性対策が実施されています。

オプション

• 安全区域用途向けの電動油圧リフト換装（STE12）：車載バッテリーで油圧機能を駆動します。
• 既存設備統合や現場制約に合わせた脚寸法の変更が可能です。
• シングルまたはテレスコピックマストの選択：シングルマスト約1450 mm、テレスコピックは最大約2450 mm（構成により異なります）。

技術仕様

• 型式: STP12-FAC01-HDLC-Ex
• メーカー: STS
• 定格荷重: 1300 kg
• 計量精度（例）: ±1.25 kg
• 駆動: エアモーター（空気駆動）＋チラー装着制御とツイストスロットル2基
• フォーク: 304グレードステンレス被覆、幅調整可
• 対応ATEX / UKEXゾーン: ガス1 & 2、粉じん21 & 22
• 安全機能: 自己復元型ガスラム、非常停止、歩行者警報ホーン
• オプション構成: 電動油圧リフト（STE12）、脚寸法可変、シングルまたはテレスコピックマスト
• 書類: 荷重試験証明書および適合宣言を添付
