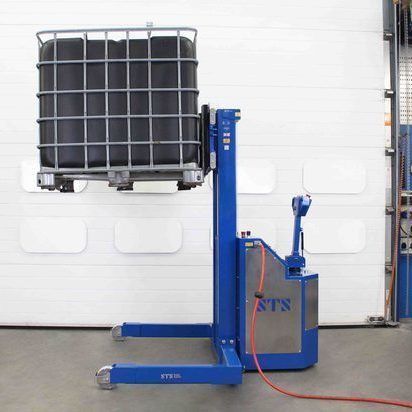

空気圧式スタッカートラック STP12-FAC01-1300kg-Ex

手押し型コンテナ用パレット用

概要
ストラドル（跨ぎタイプ）スタッカー STP12-FAC01-HDLC-Ex。エアモーターによる完全駆動の気動式機種で、定格揚程荷重は1300 kg。パレットおよびIBCの危険区域での搬送向けに設計され、ロードセルヘッド組込とATEX/UKEX表示器によりゾーン1/2/21/22での車載計量が可能です。耐荷試験証明書および適合宣言書が付属します。

主な製品特徴

• ティラー操作の気動駆動：エア駆動の後輪、ティラーは人間工学に基づく設計で自動復帰ガスラムを装備。前後の精密な移動を可能にするプッシュボタン式気動コントロール、非常停止、歩行者警報ホーンを備えます。
• 計量アセンブリ内蔵：ロードセルヘッドとチャシス取り付けのATEX/UKEX表示器を組込。例示ユニットの精度 +/- 1.25 kg。
• ステンレス被覆フォーク：304グレードのステンレス被覆により熱や着火リスクを低減。フォーク幅調整可能、フォーク長さ1200 mm。
• 堅牢な構造：熱間圧延鋼プロファイル、高性能キャリッジベアリング、FEA検証済みの荷重支持部品を採用。耐荷試験証明書が付属します。
• ATEX / UKEX 適合：ガス・粉じんの危険ゾーン1、2、21、22に適合する設計で、爆発性雰囲気での使用に対応した電気的連続性を確保しています。

オプション機能

• 電動油圧リフトへの改造（バッテリー式 STE12）— 非危険区域用。
• 機械統合や設備要件に応じた脚部（エンジャム）寸法の変更。
• テレスコピック／可変揚程：シングルマスト（約1450 mm）およびテレスコピック（最大約2450 mm）オプション。

認証と適合性
耐荷試験証明書および適合宣言書を添付。CE / UKCA およびゾーン1、2、21、22向けの ATEX / UKEX 要件に適合し、関連する英国/ISO 規格に準拠して製造されています。

仕様 / 技術仕様

• モデル：STP12-FAC01-HDLC-Ex
• 定格揚程荷重：1300 kg（荷重中心600 mm）
• 電源：エア駆動 — 最小 400 L/min、最適 760 L/min（6 bar）、13 mm フレキシブルエアホース
• 最大走行速度：0.52 m/s（6 bar、760 L/min）
• 揚程：1460 mm ±30 mm（フォーク先端）
• フォーク：ステンレス被覆、長さ1200 mm、幅調整可能
• 構造：軟鋼、グリットブラスト、プライマーおよびポリエステル粉体塗装（RAL 5010）
• ガード：帯電防止耐衝撃性ポリカーボネート
• エンジャム寸法：内幅1250 mm、外幅1500 mm
• 前輪：固定ナイロン150 mm（ATEX仕様）×2
• 後輪：ティラー操舵ナイロン160 mm（ATEX仕様）×2
• 騒音レベル：<76 dBA
• 認証：CE / UKCA；ATEX / UKEX（ゾーン1、2、21、22）
• 保証：2年＋生涯技術サポート
