バッテリー式スタッカートラック STP08-FAC01-HDLC-Ex

電動・油圧油圧式手動式

概要

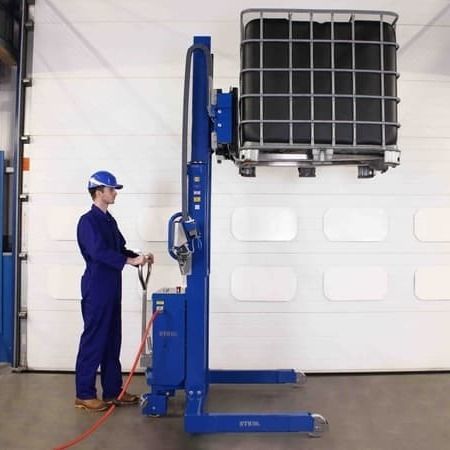

ATEX / UKEX 対応テレスコピック歩行式スタッカー STP08-FAC01-HDLC-Ex は、揚程を最大化する必要があるゾーン指定環境向けに設計されています。パレットおよび IBC の取扱いに適し、フォーク先端まで 2740 mm (+/- 30 mm) のテレスコピック揚程を提供します。耐久型 ATEX ロードセル秤量システム（精度 +/- 1.25 kg）を統合して供給可能で、ガス・粉じんゾーン 1、2、21、22 の認証を取得しています。

主要機能

• 準拠した空圧-油圧式昇降 - プラグイン式エア接続から供給される空圧-油圧ポンプにより、昇降の電動化を実現。非常停止やブロッキングバルブ等の必須安全装置を装備し、エアライン切断時でもフォークがロックされ荷重が保持されます。電動 ATEX/UKEX フォークリフトに比べ保守が容易です。
• ガス/粉じんゾーン対応の ATEX 認証 - 可燃性物質の取扱いに配慮した設計・製造で、メーカー適合宣言および電気的連続性/接地対応が提供されます。
• ATEX ロードセル秤量 - ゾーン分割された重荷重ロードセルキャリッジにより、持ち上げ時のパレットや IBC の重量測定を実施。ヘッド部に ATEX 表示器を装備し、ゼロ/ター機能を提供。精度 +/- 1.25 kg。
• ステンレス被覆フォーク - 地面接触時の火花発生リスクを低減する 1200 mm のステンレス被覆フォーク、幅調整可能。
• 熱間圧延リフティングチャネル - 2765 mm までの揚程での安定性を確保する熱間圧延チャネルを採用。静的/動的荷重試験証明書、CE / UKCA マーク付属。
• 制御可能な後輪操舵 - アッカーマン方式後輪操舵により方向制御を向上。低転がり抵抗ホイールとパーキングブレーキを装備。狭小スペース向けのカスタムレッグ構成および CAD 図面を提供可能。

オプション

• 電動油圧式リフト - 安全区域向けに、STP08（空圧式）をオンボードバッテリーを搭載した STE08（電動）に改造可能。
• パワードドライブ - 長距離移動用のパワードドライブオプション。電動または空圧式のティラー駆動に対応。
• 可変レッグ寸法 - 設備統合に合わせたレッグ寸法変更が可能。カスタム構成と CAD 図面を提供。

仕様
定格荷重（SWL）：1200 kg（荷重中心 600 mm）
機能：電動昇降/降下、手動押引き
動力：エア駆動 - 最低 400 L/min、最適 760 L/min（6 bar、13 mm ホース使用時）
操作：シリコンブーツ付ボタン、非常停止
揚程：テレスコピック、2740 mm +/- 30 mm（フォーク先端）
秤量：ATEX ロードセル、精度 +/- 1.25 kg
フォーク：ステンレス被覆 1200 mm、幅調整可能
構造：軟鋼構造；ショットブラスト、プライマー、ポリエステル粉体塗装（RAL 5010）
ガード：静電防止破砕防止ポリカーボネート
レッグ寸法：内側ストラドル幅 1250 mm、外側全幅 1480 mm
ホイール：前 150 mm ハードナイロン（ATEX 対応）；後 160 mm ×2 ティラー操作、アルミハブ、静電防止 PU タイヤ
騒音：< 76 dBA
適合：CE / UKCA；ATEX / UKEX（ゾーン 1、2、21、22）

技術データ

• モデル：STP08-FAC01-HDLC-Ex
• SWL：1200 kg（荷重中心 600 mm）
• テレスコピック揚程：2740 mm +/- 30 mm（フォーク先端）；製品表記で 2765 mm まで参照あり
• エア供給：最小 400 L/min、最適 760 L/min（6 bar、13 mm フレキシブルホース）
• 秤量精度：+/- 1.25 kg
• フォーク：1200 mm ステンレス被覆
• 仕上げ：RAL 5010 粉体塗装
• 規格：CE / UKCA；ATEX / UKEX
