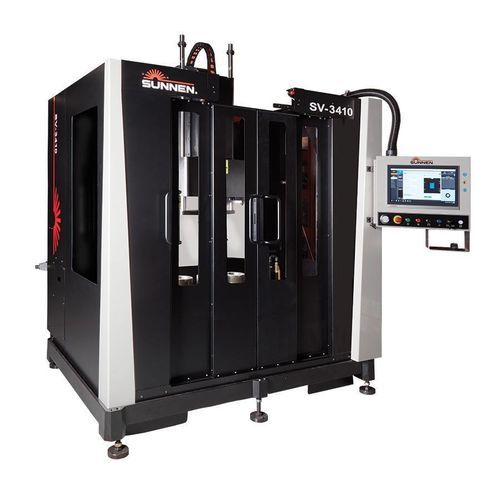

縦型ホーニング盤 SV-3400

CNC電動式自動

製品詳細
SV-3400シリーズのホーニングマシンは、パワー、精度、耐久性、技術を組み合わせて、垂直ホーニングをこれまで以上に経済的かつ生産的にします。使いやすさに重点を置いたこの革新的なソリューションは、同期されたサーボストロークとスピンドルを組み込み、ボア全体で真に一定のクロスハッチ仕上げを実現します。ツールは穴の任意の部分で停止でき、最もまっすぐで丸いボアを生成します。

仕様

• 直径範囲 (ID): 19 - 203 mm (.75 - 8.0 in.)
• ワークピース重量: 900 kg (2000 lbs.)
• 複数のストローク長モデルにより、アプリケーションに合わせて機械を調整可能: 582 mm (20.75 in.) から 2285 mm (90.0 in.)
• スピンドル速度 (モデル依存): 10 から 600 rpm
• ストローク速度 (モデル依存): 最大 186 spm

モデル

• SV3410 - 垂直ホーニングマシン、シングルカラム/標準ストローク/ 400/460 V 50/60 Hz/CE/サーボX軸カラムモーション (ガードセットを含む)
• SV3415 - 垂直ホーニングマシン、シングルカラム/標準ストローク/ 400/460 V 50/60 Hz/CE/4ステーションインデックステーブル (ガードセットを含む)
• SV3460 - 垂直ホーニングマシン、シングル固定カラム/60インチストローク/SV2410ベース/Tスロットテーブル/CE/400/460 V 50/60 Hz (ガードセットを含む)
• SV3490 - 垂直ホーニングマシン、シングル固定カラム/60インチストローク/SV2410ベース/Tスロットテーブル/CE/400/460 V 50/60 Hz (ガードセットを含む)
• SV3400-2 - 垂直ホーニングマシン、2つの固定カラム/ガイドポット/3ポジションインデックステーブル/30インチストローク

特徴 + 利点

• 使いやすい柔軟なSunnen2制御システムにより、迅速な切り替えとオペレーターのトレーニングを保証
• 最新の安全技術
• 複数の機械構成が利用可能
• 精密6.3 kw (8.5 hp)サーボスピンドルが優れたボア品質を提供
• 回転フィードシステムと優れたツーリングオプション (GHSS; GHTS; PH; CV/CK; P20/P28; MPS) が非常に精密なボアを提供
• オプションのTスロットテーブル、インデックステーブル、および高架固定フレームにより、固定の多様性を実現
• 頑丈な垂直スライドと水平スライドストロークガイドウェイが優れた性能と長いトラブルフリーの寿命を保証し、重要なコンポーネントのための自動潤滑システムが標準装備

追加情報
6.3 kw (8.5 HP)サーボスピンドルモーターと強力な8.0 kw (10.8 hp)サーボストロークモーターを備えたSV-3400シリーズは、ほぼすべての作業を処理できます。19 mmから203 mm (.75 in.から8.0 in.)の大きなボアでの中〜高ボリューム生産に最適で、幅広い用途に適しています。

特徴 / 技術仕様

• 直径範囲 (ID): 19 - 203 mm (.75 - 8.0 in.)
• ワークピース重量: 900 kg (2000 lbs.)
• ストローク長: 582 mm (20.75 in.) から 2285 mm (90.0 in.)
• スピンドル速度: 10 から 600 rpm (モデル依存)
• ストローク速度: 最大 186 spm (モデル依存)
• サーボスピンドルモーター: 6.3 kw (8.5 HP)
• サーボストロークモーター: 8.0 kw (10.8 HP)
