分注ロボット

直角座標式ガントリー型4軸

概要
3軸および4軸のディスペンシングロボットは、200×200 mm〜600×600 mmの作業領域と、50 mmまたは100 mmのZストロークで、液体やペーストの高精度な定量供給を実現します。4軸モデルは4軸360°回転により複雑な塗布経路にも対応します。駆動はベルト、ウォーム（ねじ）、またはねじ式（サーボモーター）を選択可能で、精度や搭載荷重に応じて構成できます。

共通の特長

• 操作パネルのパージ機能およびフロントパネルでの100プログラム選択
• リモコンによる簡易プログラミングで迅速な立ち上げが可能
• マイクロディスペンシングバルブ、タンク、容積式ポンプとの互換性
• テーブルトップモデルの搭載量は最大3 kg、DUOオプションは独立した2つのプラテンで生産性向上
• オプションで大気圧プラズマトーチによる表面前処理が可能

用途と利点
ビーズ、アーク、コーティング、数μLの点滴から最大250 L/minの高流量まで対応。自動化ラインへの組込みに最適で、繰り返し精度の高い塗布、材料ロスの低減、組立・検査ステーションへの容易な統合を提供します。

Dispensing station - 3 axis

• 作業面：300–500 mm
• 軸数：3軸（X, Y, Z）
• Z軸ストローク：100 mm
• 搭載量：3 kg
• テーブルトップロボット、パージ機能、100プログラム
• リモコンによる簡易プログラミング

Dispensing station - 3 axis - 200F

• 作業面：200 × 200 mm
• 軸数：3軸（X, Y, Z）
• Z軸ストローク：50 mm
• 搭載量：3 kg
• パージ機能、100プログラム、リモコンでの簡易プログラミング

Dispensing station DUO - 3 axis

• 生産性向上のための独立した2つのプラテン
• 並列処理に適した定量用途設計
• フロントパネルにパージ機能と100プログラム
• リモコンによる簡易プログラミング

Hybrid • 3 axes

• サーボモーター駆動のねじ軸により高精度・高荷重対応
• 作業領域：200–500 mm（XおよびY）
• Z軸ストローク：50 mm
• 作業領域上方を移動する軸；ライン生産に適合

Gantry • 3 axis

• サーボ駆動のねじ軸を持つ直交ガントリ
• 作業領域：300–600 mm
• 作業領域上方を移動する軸
• 大型ワーク向けにベースプレートとビーム高さの設定が可能

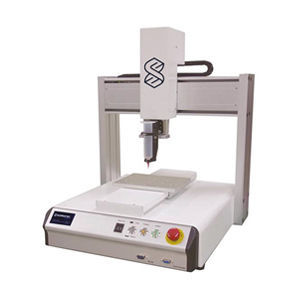

Dispensing station - 4 axis

• 軸数：4（X, Y, Z, W）
• 作業面：300–500 mm（機種により異なる）
• Z軸ストローク：100 mm
• 搭載量：3 kg
• 4軸の回転：360°
• パージ機能、フロントの100プログラム、リモコンでのプログラミング

技術仕様

• 構成：3軸および4軸
• 作業領域：200×200 mm、300–500 mm、最大600×600 mm（ガントリ）
• Z軸ストローク：50 mm（200F、Hybrid）および100 mm（標準3/4軸）
• 4軸回転：360°（4軸機種）
• 搭載量：最大3 kg（テーブルトップ）
• 駆動方式：ベルト、ウォーム、またはねじ駆動；ねじ軸はサーボモータ駆動
• 制御：パージ機能と100プログラム選択；リモコンによるプログラミング
• DUO：生産性向上のための独立2プラテン
• 統合：マイクロディスペンシングバルブ、容積式ポンプ、タンクに対応
• プロセス：μLスケールの点滴から250 L/minまでのビーズ、アーク、コーティング等
• オプション：表面前処理用大気圧プラズマトーチ
