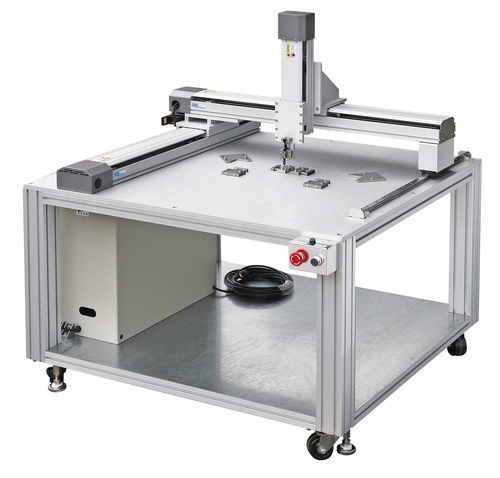

オーダーメイドロボット

直角座標式4軸3軸

概要
SUPRATEC Syneoは、X、Y、Z軸を任意に設定可能なカスタム点滴（ディスペンシング）ロボットを提供します。軸長は数メートルに達することが可能で、梁高さや設置用のベースプレートを要望に応じて製作できます。

ディスペンシングステーション – 5軸
5軸デジタルテーブル（ディスペンシングステーション）は、高精度のディスペンス用途向けに設計されています。コントロールパネルにはパージ機能があり、前面パネルで100プログラムを選択可能です。リモコンによりプログラミングは容易です。標準の卓上ロボットは基本の3軸（X、Y、Z）を備え、作業面は300 mm〜500 mm、さらにY軸上に2軸を追加して5軸の動作を実現します。Z軸のストロークは100mと記載され、最大ペイロードは3 kgです。

プロセスの自動化
デジタルテーブルはディスペンス工程の自動化を可能にします。マイクロディスペンスバルブ、タンク、容積式ディスペンスポンプはテーブルへの組み込みが容易で、特定の生産要件に合わせた一連のディスペンスシステムを構築できます。

オプション装備

• 材料の前処理用 大気圧プラズマ表面処理トーチ
• 接着組立のUV照射用 LEDユニット

特長と利点
標準は3軸または4軸仕様で、作業範囲は最大600×600 mm。カスタム設計は3軸テーブルを基に2軸を追加して5軸デジタルテーブルを構成でき、ワークに対する高い自由度を提供します。デカルト型の設計により軸長や梁高さを要件に応じて設計可能で、数メートル規模にも対応します。ロボットはベースプレートへ搭載しての設置も可能です。

仕様 / 技術データ

• 軸：X、Y、Z（構成可能、長さは数メートルに達することあり）；カスタム梁高さ対応
• 標準構成：3軸または4軸；5軸へ拡張可（Y軸上に2軸追加）
• 作業範囲（標準版）：最大600 × 600 mm
• 卓上ロボット作業面：300 mm〜500 mm
• Z軸ストローク：100m（表記）
• Z軸最大ペイロード：3 kg
• コントロールパネル機能：パージ；前面で100プログラム選択
• プログラミング：リモコンによる簡易プログラミング
• 統合：マイクロディスペンスバルブ、タンク、容積式ポンプと互換
• 取り付け：ベースプレートへ搭載可能
