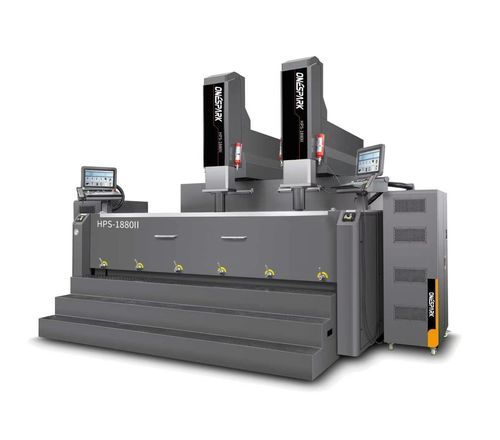

形彫放電加工装置 HPS-1680II高速マイクロマシニング用押し型作成用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 形彫
- その他の特徴
- CNC, 押し型作成用, 高速, ダブルヘッド, 大型部品用, 金属加工用工具用, マイクロマシニング用
- X軸移動距離
1,100 mm
(43.31 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
500 mm
(19.69 in)
詳細
モデルHPS-1680II
X/Y/Z ストローク1100 / 800 / 500mm
加工油槽寸法L×W×H2628×1521×700mm
ワークテーブル寸法L×W1700×1000mm
高光沢ミラー回路最高表面粗さRa 0.1
最大加工速度750mm³/min
最大加工電流75Aオプション100A
最小電極消耗率0.1%
電極ヘッドテーブル間距離600-1100mm
最大電極荷重220KG
最大テーブル積載荷重6000KG
総機械重量油槽含む12500KG
機械外形寸法L×W×H3600×3800×3850mm
位置決め精度5μm
繰り返し位置決め精度2μm
X/Y/Z ストローク1100 / 800 / 500mm
加工油槽寸法L×W×H2628×1521×700mm
ワークテーブル寸法L×W1700×1000mm
高光沢ミラー回路最高表面粗さRa 0.1
最大加工速度750mm³/min
最大加工電流75Aオプション100A
最小電極消耗率0.1%
電極ヘッドテーブル間距離600-1100mm
最大電極荷重220KG
最大テーブル積載荷重6000KG
総機械重量油槽含む12500KG
機械外形寸法L×W×H3600×3800×3850mm
位置決め精度5μm
繰り返し位置決め精度2μm
