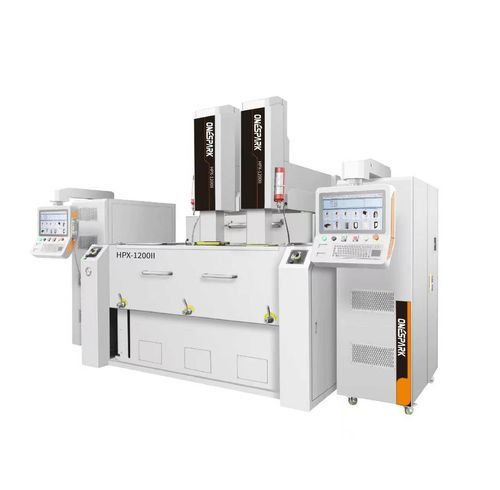

形彫放電加工装置 HPX-1200II高速精密高生産性
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- 精密, 高速, 高生産性, 押し型作成用, 大型部品用, 金属加工用工具用
- X軸移動距離
600 mm
(23.62 in)- Y軸移動距離
500 mm
(19.69 in)- Z軸移動距離
400 mm
(15.75 in)
詳細
モデルHPX-1200II
X/Y/Z ストローク600 / 500 / 400mm
加工油槽寸法L×W×H2000×1250×600mm
テーブル寸法L×W1300×600mm
高光沢ミラー回路最高表面粗さRa 0.13
最大加工速度500mm³/min
最大加工電流50A
最小電極消耗率0.1%
電極先端テーブル間距離550-1000mm
最大電極荷重180KG
最大テーブル積載荷重3500KG
総機械重量油槽含む7000KG
機械外形寸法L×W×H3530×3400×3370mm
位置決め精度5μm
繰り返し位置決め精度2μm
X/Y/Z ストローク600 / 500 / 400mm
加工油槽寸法L×W×H2000×1250×600mm
テーブル寸法L×W1300×600mm
高光沢ミラー回路最高表面粗さRa 0.13
最大加工速度500mm³/min
最大加工電流50A
最小電極消耗率0.1%
電極先端テーブル間距離550-1000mm
最大電極荷重180KG
最大テーブル積載荷重3500KG
総機械重量油槽含む7000KG
機械外形寸法L×W×H3530×3400×3370mm
位置決め精度5μm
繰り返し位置決め精度2μm
