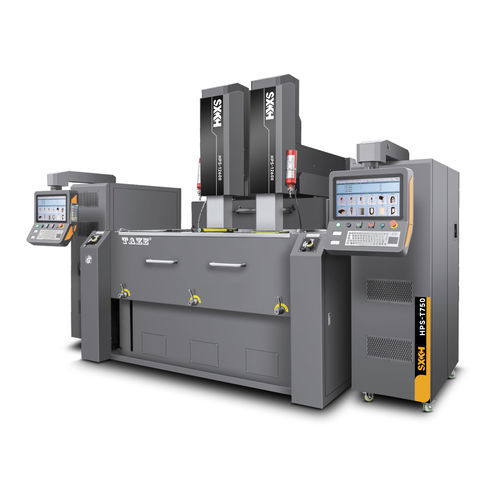

ダブルヘッド放電加工装置 HPS-3510II形彫高精度高速
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 形彫
- その他の特徴
- 高精度, 押し型作成用, 高速, フレキシブル, ダブルヘッド, 大型部品用, 金属加工用工具用
- X軸移動距離
2,600 mm
(102.36 in)- Y軸移動距離
900 mm
(35.43 in)- Z軸移動距離
650 mm
(25.59 in)
詳細
モデルHPS-3510II
X/Y/Z ストローク2600 / 900 / 650mm
加工油槽寸法L×W×H4500×1800×700mm
ワークテーブル寸法L×W3500×1200mm
高光沢ミラー回路最高表面粗さRa 0.1
最大加工速度750mm³/min
最大加工電流75Aオプション100A
最小電極消耗率0.1%
電極ヘッドテーブル間距離650-1300mm
最大電極荷重300KG
最大テーブル積載荷重15000KG
総機械重量油槽含む26000KG
機械外形寸法L×W×H5200×4500×4400mm
位置決め精度5μm
繰り返し位置決め精度2μm
X/Y/Z ストローク2600 / 900 / 650mm
加工油槽寸法L×W×H4500×1800×700mm
ワークテーブル寸法L×W3500×1200mm
高光沢ミラー回路最高表面粗さRa 0.1
最大加工速度750mm³/min
最大加工電流75Aオプション100A
最小電極消耗率0.1%
電極ヘッドテーブル間距離650-1300mm
最大電極荷重300KG
最大テーブル積載荷重15000KG
総機械重量油槽含む26000KG
機械外形寸法L×W×H5200×4500×4400mm
位置決め精度5μm
繰り返し位置決め精度2μm
