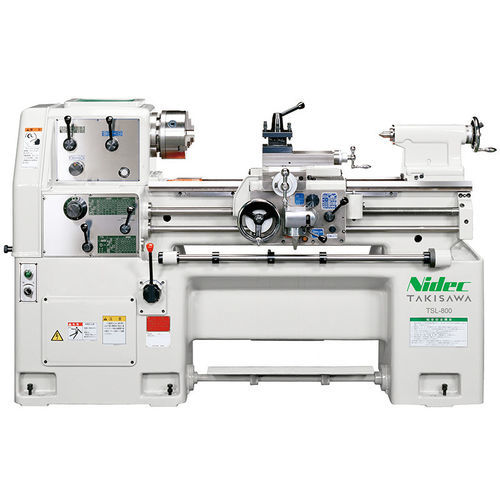

普通型旋盤 TSL-800横型2軸金属用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 応用
- 金属用
- その他の特徴
- 位置表示器付き
- 直径
210 mm, 360 mm
(8.27 in, 14.17 in)- 回転速度
最大: 2,000 rpm
(12,566.371 rad.min-1)最少: 70 rpm
(439.823 rad.min-1)- パーツの長さ
800 mm
(31 in)- X軸
最大: 210 mm
(8 in)最少: 210 mm
(8 in)- Z軸
最大: 800 mm
(31 in)最少: 800 mm
(31 in)- 定格出力
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 全長
725 mm
(29 in)- 全幅
1,872 mm
(74 in)- 全高
1,101 mm
(43 in)- 重量
1,100 kg
(2,425 lb)
詳細
TSL-800 は TSL/TAL シリーズの手動旋盤で、教育用の加工訓練向けに設計されています。基礎から高度な旋盤加工技能の習得に適しており、安全性を重視した操作系と実習に適した実用的な標準装備を備えています。
標準装備
特長 / 主要仕様
標準装備
- 縦送り自動停止バーが標準装備です。
- 送り量およびねじ切りの選択が容易です。
- 起動レバーは引かなければ作動しない構造で、安全性を確保しています。
- フットブレーキを装備しています。
- 軸方向目盛り用カラーを装備しています。
特長 / 主要仕様
- 最大回転直径: 360 mm
- 横送り上の最大回転直径: 210 mm
- 芯間距離（加工長）: 800 mm
- 主軸回転速度範囲: 83–1800 [OP. 70–1500, 92–2000] rpm
- 変速段数: 6
- 主軸モーター: 2.2 kW [OP. 3.7]
- メートルねじ範囲: 24 / 0.5–14 (型/mm)
- インチねじ範囲: 31 / 2–56 (型/TPI)
- 縦送り数: 36
- 縦送り量（範囲）: 0.041–2.22 mm/rev
- 横送り量: 縦送り量の1/2 (mm/rev)
- 機械高さ: 1101 mm
- 必要設置奥行き: 725 mm
- 必要設置幅: 1872 mm
- 機械質量: 1100 kg
