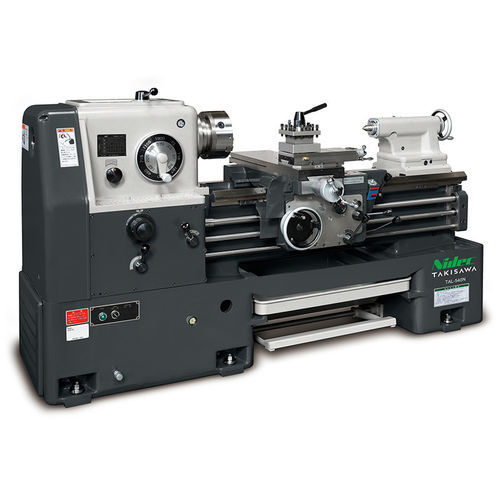

普通型旋盤 TAL-540N横型製造ライン用激しい使用に耐える
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 応用
- 激しい使用に耐える, 生産用, 製造ライン用
- その他の特徴
- 大型サイズ
- 直径
270 mm, 540 mm
(10.63 in, 21.26 in)- 回転速度
最少: 19 rpm
(119.381 rad.min-1)最大: 2,000 rpm
(12,566.371 rad.min-1)- パーツ径
最少: 270 mm
(11 in)最大: 270 mm
(11 in)- パーツの長さ
800 mm
(31 in)- 最大切削径
最少: 540 mm
(21 in)最大: 540 mm
(21 in)- 定格出力
5.5 kW
(7.5 hp)- 全長
1,004 mm
(40 in)- 全幅
2,337 mm
(92 in)- 全高
1,275 mm
(50 in)- 重量
2,150 kg
(4,740 lb)
詳細
概要
TAL-540N は、現代的な設計思想に基づき高剛性と安定した重切削を実現する標準汎用手動旋盤です。幅広い床身、低重心設計、大径ベアリングを備えた堅牢な主軸箱、および16段変速機構を備え、荷重下での高精度加工に対応します。
主な特長
特性/仕様
用途
TAL-540N は、現代的な設計思想に基づき高剛性と安定した重切削を実現する標準汎用手動旋盤です。幅広い床身、低重心設計、大径ベアリングを備えた堅牢な主軸箱、および16段変速機構を備え、荷重下での高精度加工に対応します。
主な特長
- 低重心の幅広床身とキャリッジにより高い剛性と安定性を確保
- 大径ベアリングを採用した主軸箱と16段変速により安定した重切削が可能
- 複数の主軸回転数レンジを選択可能（オプション：23–1800、25–2000 min-1）
- 連続した産業加工に適した主軸モータ5.5 kWを搭載
特性/仕様
- 最大回転直径（床上）：540 mm
- 横送り上回転直径：270 mm
- 芯間距離（加工長さ）：800 mm
- 主軸回転数範囲：19–1500 min-1（オプション：23–1800、25–2000）
- 変速段数：16
- 主軸モータ：5.5 kW
- メートルねじ範囲（種別/mm）：21/0.5–7
- 縦送り段数：32
- 縦送り範囲：0.05–0.70 mm/rev
- 横送り範囲：0.025–0.35 mm/rev
- 機械高さ：1275 mm
- 必要設置奥行き：1004 mm
- 必要設置幅：2337 mm
- 機械質量：2150 kg
用途
- 汎用旋削、重切削および反復加工が必要な産業ワークショップ向け
- 量産、保守、職業訓練環境に適合
