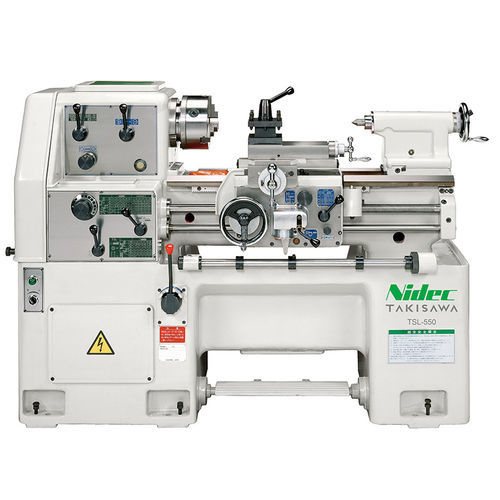

普通型旋盤 TSL-550横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- 駆動システム
- バックギア
- 応用
- 金属用
- その他の特徴
- 位置表示器付き
- 複合機能
- ねじ切り
- 直径
210 mm, 360 mm
(8.27 in, 14.17 in)- 回転速度
最大: 2,000 rpm
(12,566.371 rad.min-1)最少: 70 rpm
(439.823 rad.min-1)- パーツの長さ
550 mm
(22 in)- 定格出力
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 全長
725 mm
(29 in)- 全幅
1,622 mm
(64 in)- 全高
1,101 mm
(43 in)- 重量
950 kg
(2,094 lb)
詳細
TSL-550 は Takisawa Machine Tool Co., Ltd. の手動旋盤で、教育用の加工訓練向けに設計されています。基礎から応用までの旋盤技能習得に適しています。
標準装備
主な仕様
技術情報
標準装備
- 縦方向自動送り停止バー（標準装備）。
- 送り・ねじ切りの選択が容易。
- 起動レバーは引く操作でなければ作動しない安全設計。
- フットブレーキを装備。
- 軸方向目盛り付きカラーを装備。
主な仕様
- 最大回転直径（床上）：360 mm
- 横送り上の回転直径：210 mm
- 心間距離（トップス間）：550 mm
- 主軸回転数範囲：83～1800（OP. 70～1500、92～2000）
- 段数：6
- 主軸モータ：2.2 kW（OP. 3.7 kW）
- メートルねじ範囲：24 / 0.5～14（type/mm）
- インチねじ範囲：31 / 2～56（type/TPI）
- 縦送り段数：36
- 縦送り量範囲：0.041～2.22 mm/rev.
- 横送り量：縦送り量の1/2
- 機械高さ：1101 mm
- 必要設置寸法（奥行）：725 mm
- 必要設置寸法（幅）：1622 mm
- 機械質量：950 kg
技術情報
- 型式：TSL-550
- メーカー：Takisawa Machine Tool Co., Ltd.
- 用途：教育用加工訓練（基礎から応用までの旋盤技能習得）
