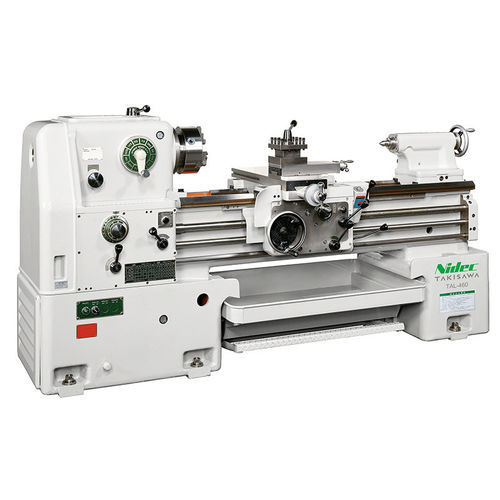

普通型旋盤 TAL-460横型コンパクトねじ切り
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- その他の特徴
- コンパクト
- 複合機能
- ねじ切り
- 直径
250 mm, 460 mm
(9.84 in, 18.11 in)- 回転速度
最大: 1,500 rpm
(9,424.778 rad.min-1)最少: 25 rpm
(157.08 rad.min-1)- パーツの長さ
800 mm, 1,000 mm
(31 in, 39 in)- 最大切削径
460 mm
(18 in)- 定格出力
3.7 kW
(5 hp)- 全長
1,042 mm
(41 in)- 全幅
2,274 mm, 2,474 mm
(90 in, 97 in)- 全高
1,223 mm
(48 in)- 重量
1,950 kg, 2,000 kg
(4,299 lb, 4,409 lb)
詳細
TAL-460 は Takisawa の TAL シリーズに属する教育用旋盤で、加工実習や技能教育向けに設計されています。初級から上級までの習得に適しており、操作者の安全確保と機械損傷防止のための各種保護機構を備えています。
主要機械仕様
用途と安全性
主要機械仕様
- 最大回転直径（ベッド上）: 460 mm
- 横送り上回転直径: 250 mm
- 芯間距離（旋削長さ）: 800 / 1000 mm
- 主軸回転速度範囲: 25–1500 min⁻¹
- 変速段数: 12
- 主軸モーター: 3.7 kW
- 公制ねじ範囲（型式/mm）: 21/0.5–7
- インチねじ範囲（型式/TPI）: 32/4–56
- 縦送り段数: 24
- 縦送り範囲: 0.071–0.5 mm/rev.
- 横送り: 縦送りの1/2
- 機械高さ: 1223 mm
- 設置寸法（奥行）: 1042 mm
- 設置寸法（幅）: 2274 / 2474 mm
- 機械重量: 1950 / 2000 kg
用途と安全性
- 職業学校、工業高等専門校、企業内訓練工場での旋盤加工・ねじ切り教育に適しています。
- 学生による使用時のリスク低減と誤操作防止のための保護装置を備えています。
- 公制・インチ両方のねじ教育に対応し、段階的な技能習得に適した送り・速度範囲を提供します。
- 設置面積が明示されており、教室や実習場での配置計画が容易です。
- チャック、芯押し、支持具、表示機器などのオプションで教育内容に合わせた構成が可能です。
