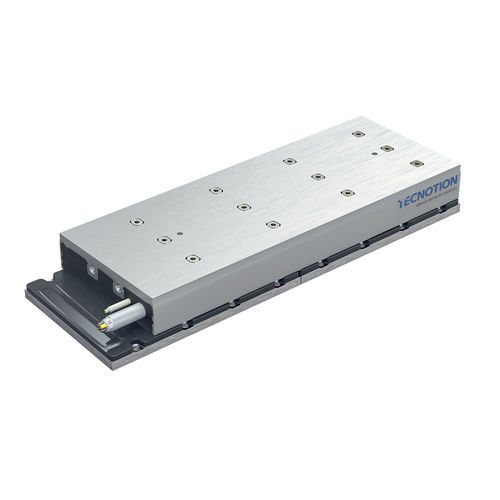

ACリニアモーター TBW series

三相鉄芯0 - 60V

概要
より高い連続推力を得るための水冷式。TBW は TB シリーズの水冷バリアントで、有鉄心（アイアンコア）直線モーターです。完全に統合された高効率冷却システムを備え、標準版より高い連続推力を実現し、極めて高い加速度下でもサブミクロンの位置決め精度を維持します。熱が機械構造に逃げないため、熱管理が課題となる用途に適しています。

推力
極限推力: 2700 – 6750 N
ピーク推力: 2400 – 6000 N
連続推力（水冷）: 1200 – 3000 N
連続推力（空冷）: 1140 – 2850 N

コイルユニットとマグネットプレート

• コイルユニット: TBW18 – TBW30 – TBW45
• マグネットプレート: TB192 – TB288

用途

• 半導体
• ディスプレイ
• 科学・航空宇宙
• 工作機械
• デジタル切断
• 印刷
• ロボティクス
• ライフサイエンス
• 木工
• ステージおよびシステムソリューション
• 真空用途

オプションモジュール

• デジタルホールモジュール：電気角を検出するために120°位相ずれの3つのデジタル出力を提供；電源：4.5～28 Vdc。
• アナログホールモジュール：マグネットトラックをリニアスケールとして使用し、鉄心モーターに簡単に取付可能；電源：標準5 Vdc。

リソース

• アイアンコアモーター ブロシュア
• モーターの選定とサイズ決めに関するウェビナー
• TBW series – 仕様書
• アイアンコア直線モーターマニュアル
• TBW series - CADファイル

技術仕様

• シリーズ名: TBW series（鉄心リニアモーター、水冷バリアント）
• 冷却方式: 完全統合型水冷システム（連続推力の向上および機械構造への熱移動防止）
• 位置決め精度: サブミクロン精度
• 極限推力: 2700 – 6750 N
• ピーク推力: 2400 – 6000 N
• 連続推力（水冷）: 1200 – 3000 N
• 連続推力（空冷）: 1140 – 2850 N
• コイルユニット: TBW18, TBW30, TBW45
• マグネットプレート: TB192, TB288
• 結合: 利用可能な力を増やすための鉄心モーターの並列/結合をサポート
• オプションの整流装置: デジタルホールモジュール (4.5–28 Vdc) およびアナログホールモジュール (5 Vdc)
• 典型的な用途: 半導体装置、工作機械、ロボット、ディスプレイ・印刷システム、真空・クリーン用途
