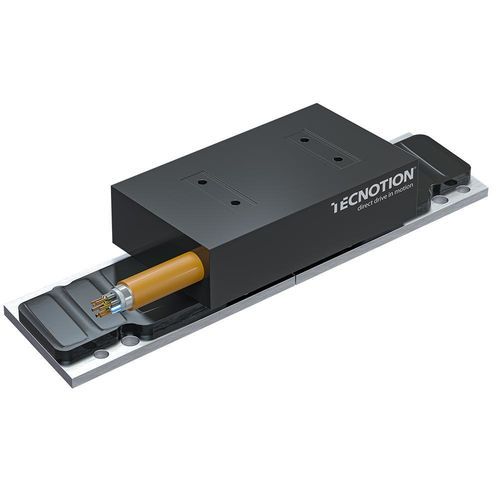

ACリニアモーター TD55 series三相同期鉄芯
お気に入りに追加する
商品比較に追加する
特徴
- AC/DC
- 三相, AC
- タイプ
- 同期, 鉄芯
- ボルテージ
- 320 V, 400V
- 構造
- ダイレクトドライブ, 小型
- 保護レベル
- メンテナンス不要
- 性能
- 高速, 高性能, 高精度
- その他の特徴
- コンパクト, モジュール式, 高精度
- 速度
最少: 0 m/s
(0 ft/s)最大: 19.8 m/s
(64.96 ft/s)- 強度
最少: 0 N
最大: 426 N
- 出力
最少: 0 W
(0 hp)最大: 2,099 W
(2.85 hp)- ストローク
最少: 0 mm
(0 in)最大: 10,000 mm
(393.701 in)
詳細
概要
TD55 seriesは、薄型の低プロファイル設計で低い取付高さとコンパクトな性能を実現する鉄心リニアモーターです。設置スペースが限られるOEM用途に向け、連続出力を確保するよう設計されています。
主な特長
力特性
取付高さ：32.1 mm | コイルユニット幅：55 mm
最大引張力（Ultimate force）：211–845 N
ピーク力：161–645 N
連続力：106–426 N
コイルユニットと磁石プレート
用途
資料（提供形式）
技術仕様
TD55 seriesは、薄型の低プロファイル設計で低い取付高さとコンパクトな性能を実現する鉄心リニアモーターです。設置スペースが限られるOEM用途に向け、連続出力を確保するよう設計されています。
主な特長
- 低い取付高さとコンパクト設計
- 動的応答性を向上させる軽量コイルユニット
- 高伝導樹脂と内蔵Pt1000温度センサーによる熱管理
- 電源とセンサー配線を統合したハイブリッドコンビケーブルによる配線性向上
- 複数モーターの結合/並列接続により出力を拡張可能
力特性
取付高さ：32.1 mm | コイルユニット幅：55 mm
最大引張力（Ultimate force）：211–845 N
ピーク力：161–645 N
連続力：106–426 N
コイルユニットと磁石プレート
- コイルユニット：TD55-3、TD55-6、TD55-9、TD55-12
- 磁石プレート：TD55-96、TD55-384
用途
- 半導体装置
- ディスプレイ製造
- 科学・航空宇宙
- 工作機械
- デジタル切断
- 印刷
- ロボティクス
- ライフサイエンス
- 木工
- ステージおよびシステムソリューション
- 真空用途
資料（提供形式）
- 鉄心モーターブローシャー
- TD iron core motor series – leaflet
- TD55 series – 仕様書
- 鉄心リニアモーター マニュアル
- TD55 series – CADファイル
技術仕様
- 型番/シリーズ：TD55 series
- 取付高さ：32.1 mm
- コイルユニット幅：55 mm
- 最大引張力範囲：211–845 N
- ピーク力範囲：161–645 N
- 連続力範囲：106–426 N
- コイルユニットバリエーション：TD55-3、TD55-6、TD55-9、TD55-12
- 磁石プレートバリエーション：TD55-96、TD55-384
- 温度監視：内蔵Pt1000センサー
- 熱管理：コイルユニット内の高伝導樹脂
- 配線：電源とセンサーを統合したハイブリッドコンビケーブル
- 設計注記：低背設置向けに最適化；結合により利用可能な力を増加可能
