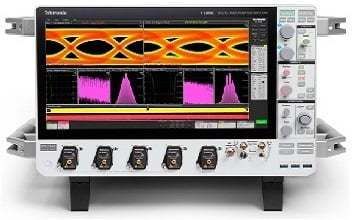

デジタルオシロスコープ DPO714AX

アナログアナログ / デジタル混合信号

概要
7シリーズDPOは、高い信号忠実度、高ENOB、低ノイズ、低ジッタ、高い測定スループットとTekScope®インターフェースを備え、高速シリアル、高エネルギー物理、重要なRFアプリケーションに適したオシロスコープです。帯域は8〜25 GHz、TekConnect™プローブ対応です。

主な製品ハイライト

• 学習曲線を短縮する直感的なTekScopeユーザインタフェース
• 低ノイズかつ高ENOBにより測定マージンを最大化
• Tek79 10ビットADCと高度なDSPアルゴリズムによる精度の高い取得
• 高速かつ精密なジッタ／アイ解析
• TekHSIと10 Gbps SFP+による最大10倍のデータ転送高速化

低ノイズ・高ENOB
Tek85低ノイズプリアンプ、Tek79 10ビットADC、先進的なDSPアルゴリズムにより、低振幅信号を正確に捉える高い測定精度と感度を実現します。

• ノイズ例：8 GHzで523 µV（0.10% FS）〜25 GHzで1.13 mV（0.23% FS）、フルスケール500 mV
• ENOB：125 GS/s時に8 GHzで約7.5ビット、25 GHzで約6.5ビット（500 mV FS、信号90% FS）
• QuietChannel™：能動型CTLEでチャネル損失を補償し信号経路ノイズを低減
• SPC（Signal Path Compensation）自動調整により内部ゲイン、オフセット、周波数応答を最適化

10倍スループットで試験時間を短縮
内蔵10 Gbps SFP+ポートとTekHSI™により、大容量波形データをPCへ並列取得・解析のために大幅に高速転送できます。TekHSIはgRPCベースの低遅延フレームワークを使用し、C#／PythonライブラリやTekScope PCをサポートします。

ユーザインタフェースと運用
15.6インチ1080p表示、タッチ最適化されたTekScope UIで迅速なナビゲーション、マルチタッチジェスチャ、一ボタンのジッタ測定サマリを提供。リムーバブルSSD上の組み込みOSまたはWindowsをサポートします。

用途

• 先端研究：高エネルギー物理、粒子加速器、天体物理の電波検出、プラズマ／核融合研究（125 GS/s、最大2Gポイントの長いレコード長）
• 高速シリアルのコンプライアンス試験・デバッグ：PCIe、USB、Thunderbolt、DisplayPort、HDMI、DDR、MIPI（オプション対応）
• 広帯域RFシステム：SignalVu‑PCと組合せたマルチチャネルVSAによるEW、SIGINT、5G/mmWave、UWB、RFパルス解析

モデル（表）
型名 | アナログ帯域 | サンプルレート | レコード長 | アナログチャネル | 価格
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | 最大2Gポイント | 4 | US $176,000

利用可能なアップグレードとオプション

• ソフトウェア／機能ライセンス：7-LNX-UP（組み込みOSを搭載したリムーバブルSSD）、7-WIN-UP（Windows搭載リムーバブルSSD）、7-RL-1 / 7-RL-2（レコード長を1G/2Gに拡張）、7-SIM-UP（信号完全性モデリング）、Opt. 7-FRQCNT（周波数カウンタ／タイマ）
• 帯域幅アップグレード：7-BWAX4（DPO714AX用帯域幅アップグレード）
• プローブ互換性：TekConnect™およびTriModeプローブ（P7708、P7713、P7716、P7720、P7625、P7633）

ドキュメントとリソース
データシートおよびマニュアルを提供；比較PDF：https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

特長 / 技術仕様

• シリーズ／製品名：7 Series DPO Digital Phosphor Oscilloscope
• メーカー（ブランド）：Tektronix
• モデル／SKU：DPO714AX
• アナログ帯域：8–25 GHz（モデル／オプションにより異なる）
• 最大サンプルレート：125 GS/s
• レコード長：最大2Gポイント
• アナログチャネル数：4
• 垂直分解能：10ビット（ADC）
• ENOB：8 GHzで約7.5ビット、25 GHzで約6.5ビット（指定条件）
• ノイズ性能：8 GHzで523 µV、25 GHzで1.13 mV（500 mV FS の例）
• 信号経路技術：Tek85プリアンプ、Tek79 10ビットADC、QuietChannel™、自動SPC
• 高速インターフェース：10 Gbps SFP+ポートおよびTekHSI™（gRPCベース）
• 表示：15.6インチ 1080p マルチタッチ
• ストレージ：リムーバブルSSD（組み込みOSまたはWindowsオプション）
• プローブインターフェース：TekConnect™、TriModeプローブ対応
