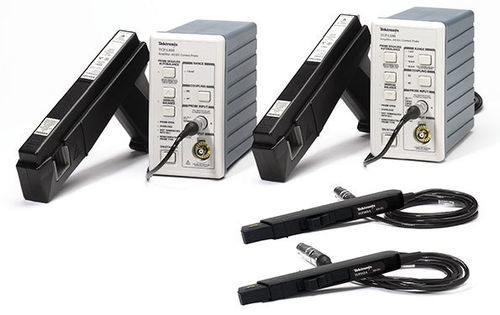

電流プローブ A622

自動測定用

概要
Tektronix の電流プローブ・ソリューションは、電力／負荷解析向けに幅広い AC/DC および AC 専用プローブを提供します。測定範囲は µA レベルの高感度から数 kA の高電流モデルまでカバーし、帯域幅や立ち上がり時間は機種に依存します。Tektronix 製オシロスコープと組み合わせることで、多くのプローブが自動リードアウト／自動スケーリングに対応し、電圧→電流の換算を簡易化します。

ハイライト

• AC/DC および AC 専用の幅広いプローブ群
• µA レンジの感度から 3,000 A までの測定能力（機種依存）
• 高周波用途向けに最大 2 GHz の帯域幅オプション
• 一部機種で約 1 mA までの高感度を実現
• 選定モデルは第三者安全認証（UL、CSA、ETL）取得あり
• 裸線電圧定格や大電流クランプを備えたモデルも提供
• 対応する Tektronix オシロスコープと併用で自動リードアウト／自動スケーリングが可能

主な型名と仕様（抜粋）
型名 | 最大電流 | 最小電流 | 帯域幅 | 立上り時間 | 参考価格
A622 | DC: 100 A; 最大 RMS: 71 A; ピーク: 100 A | 50 mA | 100 kHz | - | ¥ 197,000
A621 | RMS: 1000 A; ピーク: 2000 A | 10 mA | 50 kHz | - | ¥ 197,000
CT2 | ピーク: 36 A; 最大 RMS: 2.5 A 連続 | 1 mA | 200 MHz | < 500 ps | ¥ 208,000
CT1 | ピーク: 12 A; 最大 RMS: 450 mA 連続 | 200 μA | 1 GHz | < 350 ps | ¥ 209,000
CT6 | ピーク: 6 A; 最大 RMS: 120 mA 連続 | 200 μA | 2 GHz | < 200 ps | ¥ 220,000
TRCP0300 | 最大 300 A | 最小 250 mA | 30 MHz | - | ¥ 450,000
TCP305A | DC: 50 A; 最大 RMS: 35.4 A; ピーク: 50 A | 5 mA | 50 MHz | < 7 ns | ¥ 459,000
TRCP3000 | 最大 3,000 A | 最小 500 mA | 16 MHz | - | ¥ 476,000
P6021A | 最大 RMS: 10.6 A; ピーク: 250 A | 10 mA | 60 MHz | < 5.8 ns | ¥ 490,000
P6022 | 最大 RMS: 4 A; ピーク: 100 A | 1 mA | 120 MHz | < 2.9 ns | ¥ 560,000
TCPA300 / TCPA400（アンプ） | プローブ依存 | - | 最大 100 MHz（アンプ依存） | - | ¥ 669,000–¥ 677,000

使用上の注意と互換性
多くのプローブは特定のオシロスコープや増幅器と組み合わせる際に専用のアダプタや終端（例：TCPA 系アンプ、TCA/TCA‑BNC アダプタ、50 Ω 終端部品番号 011‑0049‑0X、TekProbe ケーブル）を必要とします。互換性および必要なアクセサリは機種ごとにデータシートで確認してください。

技術仕様

• ブランド：Tektronix
• 製品群：Current Probe
• 測定範囲：µA レンジの感度〜数 kA（例：TRCP3000 は最大 3,000 A）
• 帯域幅：機種依存で最大 2 GHz（CT 系など）
• 感度：選定機種で約 200 μA〜1 mA
• 立上り時間：サブ 100 ps 〜 数 ns（機種依存）
• 安全性：該当モデルは UL / CSA / ETL 認証あり
• 対応オシロスコープとの自動リードアウト／自動スケーリング対応
