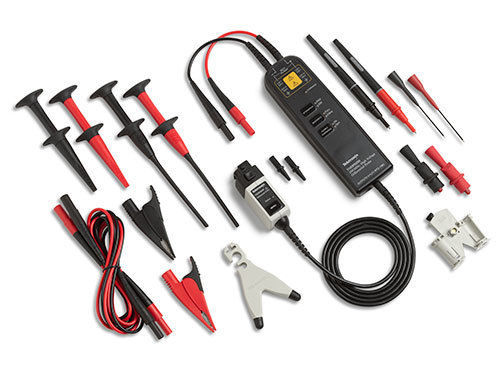

アクティブプローブ THDP0400

電圧高電圧浮動電位

概要
高電圧差動プローブは、いずれの測定点も接地されていない場合の電位差を測定するためのプローブです。Tektronixの高電圧差動プローブは、浮動・絶縁・非接地参照の測定に対応し、共通モード除去性能を備え、モデルにより最大±6000 Vまで対応します。

Tektronixの高電圧差動プローブが提供するもの

• オシロスコープ入力に最適化された帯域幅とプローブ負荷特性
• 該当モデルのサードパーティ安全認証（UL、CSA、ETL）
• 用途に応じた高電圧・中電圧モデルのラインナップ
• アダプタや電源互換のための豊富なアクセサリ群

モデル（シリーズ一覧）
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

互換性とアクセサリに関する注意（抜粋）

• 特定のプローブは、特定のオシロスコープファミリ向けにアダプタや外部電源を必要とする場合があります。アダプタやTekVPI®外部電源の要件はオシロスコープ機種により異なります。
• 高周波モデルは、特定のオシロスコープ入力に対して信号忠実度を最適化するために入力インピーダンスや入力容量が異なるバリエーションを持つことがあります。

技術仕様 / 主要特性

• 想定用途：いずれの測定点も接地されていない差動測定、浮動または絶縁された測定。
• 最大信号対応：モデルにより最大±6000 V（モデル参照）。
• シリーズ全体の帯域幅範囲：モデルにより50 MHz〜1 GHz。
• 減衰オプション：例 5X/50X、20X/200X、25X/250X、50X/500X、100X/1000X。
• 入力インピーダンス例：最高帯域モデルは1 MΩ（≤1 pF）；多くの中帯域モデルは5 MΩまたは10 MΩ（≈2 pF）；超高電圧モデルは最大40 MΩ（≈2.5 pF）。
• 安全性：該当モデルには第三者安全認証が提供されます。
• アクセサリ：オシロスコープ接続、アダプタ、電源オプションに対応する豊富なアクセサリ。
