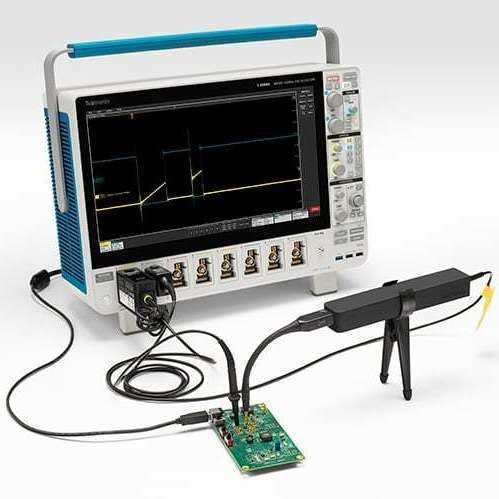

電流プローブ TICP Series

オシロスコープ用幅広板

概要
TICPシリーズの絶縁型電流プローブを使用して、シャントベースの動的電流測定を高精度で行えます。高帯域、柔軟な差動レンジ、完全なガルバニックおよびRF絶縁、超低ノイズにより、フローティングシャントやCurrent Viewing Resistor (CVR) の低ノイズ測定に最適です。

主な特長

• 高性能シャントやCVRと組み合わせて、DC～数百MHzの測定が可能。
• プローブ先端とオシロスコープ間のRFアイソレーションによりグランドループを排除し、コモンモードノイズを低減。
• 低減衰・50 Ω入力により測定へのノイズ寄与を最小化。
• TekVPI™ によるTektronix 4/5/6 シリーズ MSO オシロスコープとのシームレスな統合（プローブ検出、給電、スコープ側でのパラメータ調整）。

用途例
SiC/GaN パワーコンバータのハイサイド/フローティングシャント測定、ハイサイド FET のスイッチング解析、低消費電力（IoT/モバイル）デバイスの電流プロファイリング、ダブルパルス試験などに適しています。

特長（短縮）

• 帯域：250 MHz (TICP025)、500 MHz (TICP050)、1 GHz (TICP100)
• コモンモード電圧耐圧：最大 1.8 kV（汚染度1）；安全規格 1000 V CAT II
• ノイズ寄与：<4.7 nV/√Hz（1 GHzで<150 µV RMS）
• 高いCMRR：直流で最大140 dB、1 MHzで約90 dB（1x チップ）
• 高帯域シールドMMCXチップ；SMA/BNCおよび25 milスクエアピン用アダプタ使用可能；バイポッド/トライポッドアダプタ付属。

型番（シリーズ表）
Model | 帯域 | 差動電圧（チップ） | コモンモード電圧 | CMRR | 価格表記
TICP025 | 250 MHz | ±0.5 V (1x)、±5 V (10x)、±50 V (100x) | 1.8 kV（汚染度1）；1000 V CAT II | 140 dB（DC）；1 MHz で 90 dB（1x） | 10.200,00 €
TICP050 | 500 MHz | ±0.5 V (1x)、±5 V (10x)、±50 V (100x) | 1.8 kV（汚染度1）；1000 V CAT II | 140 dB（DC）；1 MHz で 90 dB（1x） | 12.300,00 €
TICP100 | 1 GHz | ±0.5 V (1x)、±5 V (10x)、±50 V (100x) | 1.8 kV（汚染度1）；1000 V CAT II | 140 dB（DC）；1 MHz で 90 dB（1x） | 14.500,00 €

互換性 / 対応機器
TekVPI™ プローブインタフェース経由で Tektronix 4、5、6 シリーズ MSO オシロスコープ（B/Low Profile 含む）と完全互換です。プローブ検出と給電に対応します。

リソース
シリーズ用データシートおよびユーザーマニュアルが利用可能です（Tektronix 製品リソース参照）。

技術仕様

• シリーズ名：TICP (IsoVu™ Isolated Current Probes)
• 帯域：250 MHz、500 MHz、1 GHz
• コモンモード電圧：最大 1.8 kV（汚染度1）
• 安全評価：1000 V CAT II
• ノイズ寄与：<4.7 nV/√Hz（1 GHzで<150 µV RMS）
• CMRR：直流で最大140 dB、1 MHzで約90 dB（1x チップ）
• 差動入力レンジ（チップ）：±0.5 V（1x）、±5 V（10x）、±50 V（100x）
• 入力インピーダンス：50 Ω
• チップコネクタ：シールドMMCX（SMA/BNCアダプタ対応）
• 付属品：バイポッド/トライポッドアダプタ、各種アダプタとリード（TICPMM100 など）
