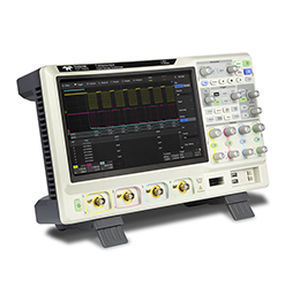

アナログオシロスコープ T3DSO3000 series

ベンチトップ4 レーン高解像度

テレダイン・テスト・ツール の新しいT3DSO3000オシロスコープは４チャネル入力を持ち、アナログ周波数帯域は200 MHz〜1GHzから選択できます。各モデルは、5 GSa/sの最大サンプリング速度と、２チャネルモードで250Mptsの最大メモリ長を提供します。 すべてのモデルには、２つの5 GSa/s ADCと２つの250Mptsメモリモジュールが組み込まれています。 すべてのチャネルが有効になっている場合、各チャネルのサンプリング速度は2.5 GSa/sで、標準のメモリ長は125 Mptsです。 ADCごとに１つのチャネルのみがアクティブな場合、最大サンプリング速度は5 GSa/sで、最大レコード長は250 Mptsです。最もよく使われる機能は、フロントパネルボタンに割り振られ使いやすい操作性を実現しています。 主な機能 •200 MHz、350 MHz、500 MHz、1GHz帯域幅 •最大サンプリング速度 5 GS/s •ロングメモリ － 最大125 Mpts/Ch（250 Mpts インタリーブ時） •10.1 インチ静電容量式カラーTFT-LCDタッチスクリーン（1024 x 600） •I2 C、SPI、UART、CAN、LIN、CAN FD、I2 S、MIL-STD-1553B、FlexRay、SENT、マンチェスター、シリアルバス・デコードを標準で装備 •10 Hz〜25 MHzのボード線図（T3DSO1000–FGMOD–Aファンクション/任意波形発生器を使用）、または10 Hz〜120MHzのボード線図（T3AFG120任意波形発生器を使用）作成機能 •パワー解析アプリケーション標準搭載。電力品質、電流高調波、突入電流、スイッチング損失、スルーレート、変調、出力リップル、ターンオン/オフ、過渡応答、PSRR、効率を測定可能 •MSO–16デジタルチャネルオプション。 T3DSO3000オシロスコープシリーズにミックスド・シグナルデバッグを追加 •25 MHzファンクション/任意波形発生器オプション。 6の波形タイプ（正弦波、方形波、ランプ、パルス、DC、ノイズ）および45の任意波形。 （オプションT3DSO1000–FGMOD–A） •高機能トリガ – エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、Qualified、シリアル •最大110,000 wfm/s（ノーマルモード）および500,000 wfm/s（シーケンスモード）の波形更新レート •コネクティビティー様々なインタフェースに対応：USBホスト、USBデバイス（USBTMC）、LAN、トリガIN/OUT 最大250 Mptsのレコード長 最大250 Mpts（インターリーブ時）のレコード長により、より高いサンプリング速度を使用して、より多くの信号の詳細を捕捉できます。 ハードウェアベースのズーム機能により、任意の領域をすばやく拡大できます。 先進の波形更新レート 最大500,000 wfm/s（シーケンスモード）および110,000 wfm/s（ノーマルモード）の波形更新レートにより、ユーザーはグリッチ、まれな現象、およびその他発生確率の低いイベントを簡単に捕捉できます。
