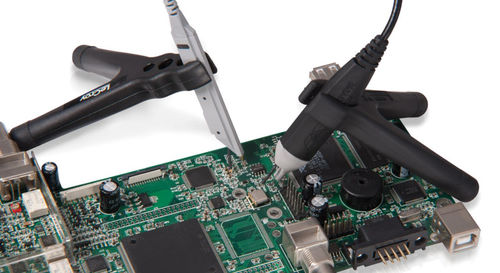

アクティブプローブ ZS series

パッシブ電圧オシロスコープ用

エンジニアは高い周波信号の信号を歪みなくプロービングする必要に迫られています。入力抵抗は大きいものの入力容量が大きな標準のパッシブプローブは、低周波で良好な応答を示しますが、回路に不適切な負荷をかけ、高周波で信号を歪ませます。 アクティブ電圧プローブは、高入力抵抗と低入力容量の両方を備えており、プローブ/オシロスコープの全周波数帯域において回路負荷を軽減します。 回路負荷が低く、狭い場所へのプロービングを可能にする小型のアクティブ電圧プローブは、さまざまなタイプの信号や接続ポイントすべてに対して日常的に使えるプローブと言えます。 ZS シリーズ プローブは、高インピーダンスと広範なプローブ チップおよびアース アクセサリのセットを提供し、幅広いプロービング シナリオに対応します。 1 MΩ という高い入力抵抗と 0.9 pF の低い入力静電容量は、このプローブがすべての周波数に最適であることを意味します。 ZS シリーズ プローブは、帯域幅が 4 GHz 以下のすべての Teledyne LeCroy オシロスコープでフル システム帯域幅を提供します。
