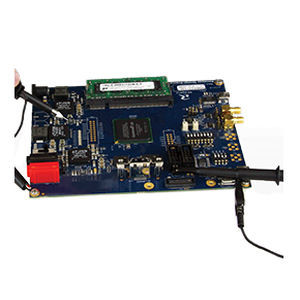

パッシブプローブ PP series

電圧抵抗性周波数

パッシブプローブは、ほとんどのオシロスコープに付属している標準のプローブです。 一般的なパッシブプローブは10：1の減衰比を持ち、10 MΩの高い入力抵抗を備えています。 この高い入力抵抗により低周波での回路負荷が最小限に抑えられるため、パッシブプローブは低周波信号測定の理想的なツールです。 パッシブプローブは、少なくとも400 V、一部は600 Vの電圧を測定可能に設計されています。テレダイン・レクロイのパッシブプローブは、ユーザーによる手動入力を必要とせずに波形を自動的にスケーリングするようにオシロスコープに指示する、減衰比自動認識ピンを備えています。 各パッシブプローブは、対応するオシロスコープでの使用が推奨されます。適切なパッシブプローブを適切なオシロスコープで使用すると、帯域幅全体にわたって適切に補正された特性が得られますが、別のオシロスコープ用のプローブを使用すると、低周波は補正されますが、非常に大きなオーバーシュートを伴った波形が得られたりする場合があります。
