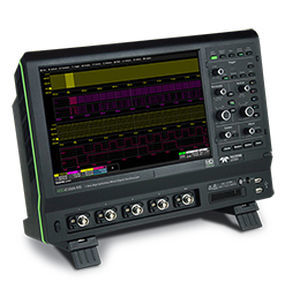

デジタルオシロスコープ HDO4000A series

アナログベンチトップ4 レーン

HDO4000A オシロスコープは、4 つのアナログ入力チャンネル、Teledyne LeCroy の HD12 高分解能テクノロジーを使用した 4096 ビット分解能、最大 1 GHz の帯域幅、大型 12.1 インチ マルチタッチ ディスプレイを備えたコンパクトなフォームファクタを備えています。 これらは、パワーエレクトロニクス設計、デジタル パワー マネージメントまたはパワー インテグリティ解析、車載エレクトロニクス システム、および複雑な組み込みメカトロニクス設計のデバッグとトラブルシューティングに最適です。 主な機能 •4つの入力チャンネル •16デジタルチャネル（–MSモデル） •12ビットADC分解能、最大15ビット（分解能向上演算時） •最大10 GS/s（エンハンスド・サンプリングレート動作時） •200 MHz、350 MHz、500 MHz、および1GHzの帯域幅 •高感度設定で±10Vのオフセットを適用可能 •ロングメモリ－ 最大50 Mpts/Ch •OneTouch MAUIによる簡単操作 •卓越したシリアルデータツール •強力で高機能なツールボックス HD4096高分解能テクノロジ 他のオシロスコープの16倍の分解能で信号捕捉と表示を可能にします。 捕捉および表示される波形は、よりクリーンで鮮明です。 他のオシロスコープのノイズで失われることが多い信号の詳細は、HD4096でははっきりと見え、簡単に識別できます。 HD4096を使用すると、オシロスコープは比類のない測定精度を実現し、デバッグと解析を向上させることができます。 大きな電圧オフセットレンジ 16ビットオフセットDACは、±10 Vオフセット @ 20 mV/div、±4 V オフセット@ 5 mV/div、驚異的な±1.6 Vオフセット @ 最高感度（1 mV/div）を可能にします。 このように大きなオフセットと12ビット垂直分解能とを組み合わせて適用すると、DCまたはセンサ信号の小さな信号変動（リップル、ノイズ、過渡干渉など）を簡単に捕捉して表示できます。 また、テレダイン・レクロイの多くの高電圧プローブに、広いオフセット電圧範囲を提供します。
