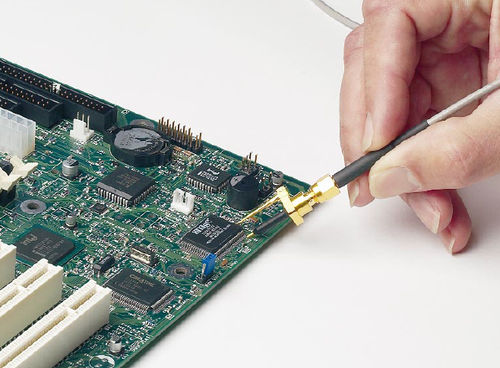

パッシブプローブ PP066

周波数オシロスコープ用電子機器用

伝送線路プローブは、非常に高い周波数で使用するように設計された特別なタイプの受動プローブです。 従来のパッシブ プローブに見られる高インピーダンス プローブ ケーブルを、オシロスコープの入力 (50 Ω) に一致する特性インピーダンスを持つ高精度伝送ラインに置き換えます。 これにより、入力容量がピコファラッドの数分の一に大幅に減少し、高周波信号の負荷が最小限に抑えられます。 先端のマッチングネットワークにより、DC 入力抵抗が増加します。 従来のパッシブ プローブよりも DC 入力抵抗が低くなりますが (通常 500 Ω ～ 1kΩ)、これらのプローブの入力インピーダンスは周波数範囲全体にわたってほぼ一定のままです。 従来の ÷10 パッシブ プローブの DC 入力インピーダンスは 10 MW ですが、このインピーダンスは周波数とともに急速に低下し、100 MHz 未満では伝送線路プローブの入力インピーダンスを下回ります。 一部のアプリケーションでは、トランスミッションラインプローブはアクティブプローブよりも優れています。 安価であることに加えて、そのパッシブ設計は、過電圧およびESD曝露に対してより堅牢です。 このプローブは、アクティブプローブのダイナミックレンジを超える振幅を持ち、立ち上がりが速く狭いパルスが発生するアプリケーションで役立ちます。 また、周波数応答への寄生効果が少ない傾向があります。 サンプリングオシロスコープと組み合わせて使用すると、アクティブプローブによる測定の応答が疑問視される状況での”ゴールデンスタンダード”として使用できます。
